Ground Worker No.48, behandelt mit High-Solid-Hartöl im Farbton "Edel-Bubinga".


* Klangneutraler Hochleistungs-Referenz-Subwoofer mit sehr präzisen und extrem tief hinabreichenden, verzerrungsarmen
  Bässen, Frequenzgang-Erweiterung bis zur unteren (menschlichen) Hörgrenze hinab

* Knochentrockener Tiefbass, ungestüme Dynamik, massiver Zuwachs des maximal möglichen Schalldrucks Ihrer
  Lautsprecher-Kombination

* Aktive Trennung zwischen Subwoofer und Stereo-Lautsprecher (Hochpass und Tiefpass) über mitgelieferte aktive
  Frequenzweiche "Sub No.48"

* Frequenzverlauf und Phase des Subwoofers sind über die mitgelieferte aktive Frequenzweiche perfekt an unsere
  Referenz-Lautsprecher angepasst und garantieren exaktes Timing mit Live-Charakter

* Der Pegel des Subwoofers ist präzise an die Raumgegebenheiten anpassbar (über großen internen Trimmer in der mitgelieferten
  aktiven Frequenzweiche)

* Die untere Grenzfrequenz der Stereo-Lautsprecher (Hochpass) ist ebenfalls präzise und fein gestuft an die Raumgegebenheiten
  anpassbar (über hochwertige interne Kodierschalter in der mitgelieferten aktiven Frequenzweiche)

* Für Sonderanwendungen sind die Stereo-Lautsprecher auch auf "Full-Range-Betrieb" schaltbar (interner hochwertiger
  Kodierschalter in der mitgelieferten aktiven Frequenzweiche)

* Extrem resonanzarmes, teils doppelwandiges, mehrfach versteiftes Subwoofer-Gehäuse mit einer Gesamt-Wandstärke
  von bis zu 52 mm

* Alle Sichtteile des -Subwoofergehäuses aus schicht-verleimtem 30 mm starkem Birken-Multiplex-Holz gefertigt

* Innenversteifungen in 25 mm starkem MDF für eine weitere Resonanzminimierung

* Verwendung einer elastischen Klebeschicht zwischen Außen-Gehäuse und Gehäuse-Aufdoppelungen verbessert
  die Schall-Dämmung des Subwoofer-Gehäuses und minimiert Resonanzen zusätzlich

* Verschiedene, auf die jeweilige Position hin optimierte Dämpfungsmaterialien vermeiden Schall-Reflektionen
  und stehende Wellen im Innern des Subwoofer-Gehäuses

* Verwendung eines hochbelastbaren Langhub-Tieftöners mit verwindungssteifer und hochdämpfender Sandwich-Papier-Membran

* Gesamte Innenverkabelung des Subwoofers mit hochwertigsten, teflonisolierten Einzelkabeln der Marke "van den Hul", bestehend
  aus jeweils 98 hochreinen, versilberten Kupfer-Litzen

* Rückseitiges Anschlußfeld des Subwoofers mit 2 vergoldeten 100-Ampere-Schraubklemmen

Hintere Öffnungsklappe für Anschlussfeld und Bassreflex-Kanäle, Gehäuse noch ungeschliffen und unbehandelt

Hinterschnittene Schallwand zur Reduzierung des Strömungs-Widerstandes beim Tieftöner

Ein Blick von oben ins Innere des Subwoofer-Gehäuses

Technische Daten (ermittelt mit diesen Messgeräten):


System: Hochleistungs-Subwoofer-System mit Bassreflex-Unterstützung und aktiver Frequenzweiche,
               Abstimmfrequenz: 23 Hz
               Die aktive Frequenzweiche ist im Lieferumfang enthalten
               Zum Betrieb des Subwoofers ist ein kräftiger, stabiler Leistungsverstärker erforderlich

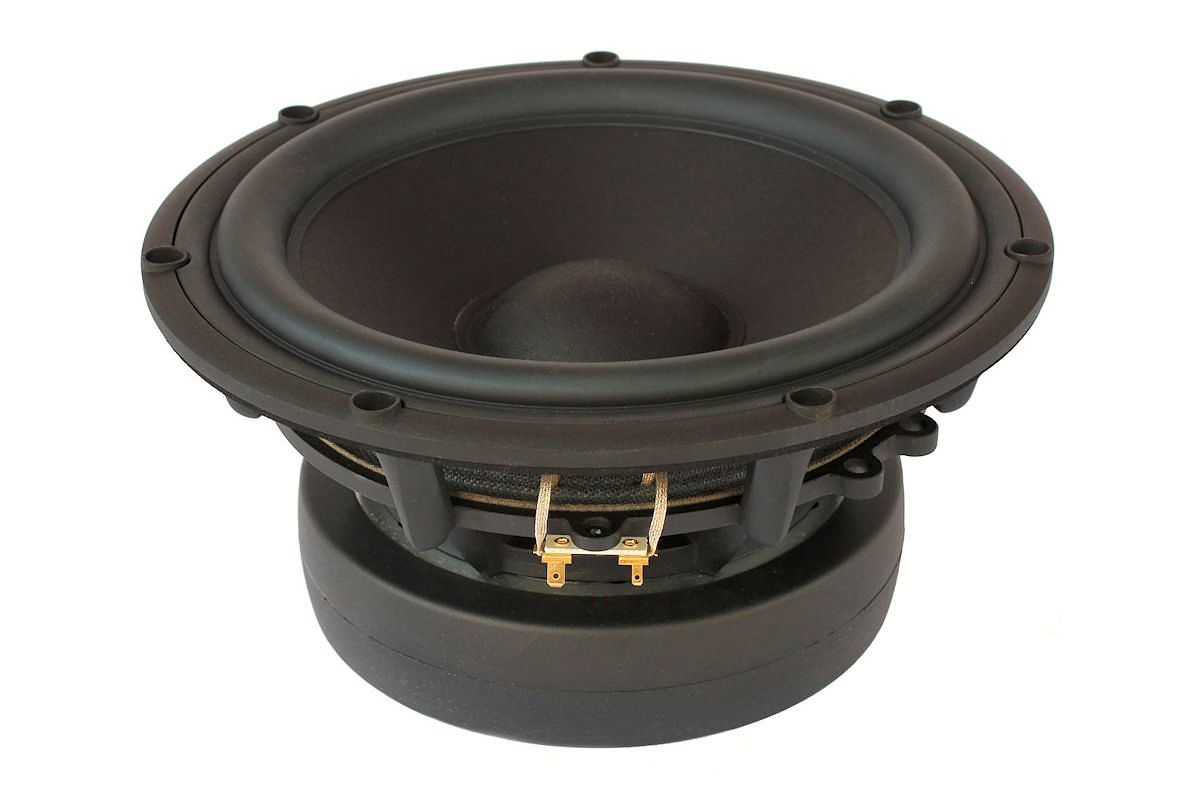

Bestückung Subwoofer: 1 x 280 mm hochbelastbarer Langhub-Tieftöner mit Papier-Sandwich-Membran

Frequenztrennung Subwoofer: Über aktive Frequenzweiche "Sub No.48":

                                                  Mischverstärker für linken und rechten Kanal
                                                  Eingangswiderstände je Eingang bei 1 kHz: 100 kOhm, Eingänge DC-gekoppelt
                                                  Ausgangswiderstand 475 Ohm, DC-gekoppelt

                                                  Obere Grenzfrequenz: 44 Hz (-3 dB), Flankensteilheit 24 dB/Okt, Filtertyp Butterworth, fest eingestellt
                                                  Phase intern auf 0 Grad oder 180 Grad schaltbar (Zweifach-Kodierschalter)
                                                  Subwoofer-Pegel ist von -oo dB bis +6 dB einstellbar (interner Trimmer)
                                                  0 dB = Mittelstellung = 50 % vom max. möglichen Pegel

                                                  Optimaler Eingangswiderstand des verwendeten Subwoofer-Leistungsverstärkers: 20 - 60 kOhm

Frequenztrennung Stereo-Lautsprecher: Über aktive Frequenzeiche "Sub No.48":

                                                                 Eingangspegel = Ausgangspegel, untere Grenzfrequenz der Stereo-Lautsprecher
                                                                 intern schaltbar auf 14 / 28 / 37 / 43 / 64 Hz (jeweils -3 dB), Flankensteilheit 6 dB/Okt,
                                                                 wenn Eingangswiderstand der verwendeten Leistungsverstärker = 56 kOhm
                                                                 (mittels 2 kanalgetrennten Vierfach-Kodierschaltern)

                                                                 Die Stereo-Lautsprecher sind für Sonderanwendungen auch auf "Full-Range-Betrieb"
                                                                 schaltbar (interner Einfach-Kodierschalter = off)


                                                         Einstellungen der internen Kodierschalter:

                                                                 Die beiden kanalgetrennten Vierfach-Kodierschalter für die Grenzfrequenz-Einstellung der
                                                                 Stereo-Lautsprecher und der Zweifach-Kodierschalter für die Einstellung der Phase des
                                                                 Subwoofers sind für einen linearen Gesamt-Frequenzverlauf folgendermaßen einzustellen:


                                                                    Mit Modern Witch No.24 als Stereo-Lautsprecher:
                                                                    Einstellung der Grenzfrequenz der Stereo-Lautsprecher: 37 Hz, Flankensteilheit 6 dB/Okt
                                                                    Beide Vierfach-Kodierschalter = 1 off, 2 on, 3 on, 4 off
                                                                    Einzustellende Phase des Subwoofers in Verbindung mit unseren Leistungsverstärkern:
                                                                    180 Grad. Zweifach-Kodierschalter = 1 on, 2 off
                                                                    Pegel des Subwoofers: ca. 40 % - 60 % vom max. möglichen Pegel (interner Trimmer)
                                                                    je nach räumlichen Gegebenheiten

                                                                    ------------------------------------------------------------------------------------

                                                                    Mit Classic Witch No.12 als Stereo-Lautsprecher:
                                                                    Einstellung der Grenzfrequenz der Stereo-Lautsprecher: 37 Hz, Flankensteilheit 6 dB/Okt
                                                                    Beide Vierfach-Kodierschalter = 1 off, 2 on, 3 on, 4 off
                                                                    Einzustellende Phase des Subwoofers in Verbindung mit unseren Leistungsverstärkern:
                                                                    180 Grad. Zweifach-Kodierschalter = 1 on, 2 off
                                                                    Pegel des Subwoofers: ca. 40 % - 60 % vom max. möglichen Pegel (interner Trimmer)                                                                              je nach räumlichen Gegebenheiten

                                                                    ------------------------------------------------------------------------------------

                                                                    Mit Mini Witch No.6 als Stereo-Lautsprecher:
                                                                    Einstellung der Grenzfrequenz der Stereo-Lautsprecher: 28 Hz, Flankensteilheit 6 dB/Okt
                                                                    Beide Vierfach-Kodierschalter = 1 off, 2 off, 3 off, 4 on
                                                                    Einzustellende Phase des Subwoofers in Verbindung mit unseren Leistungsverstärkern:
                                                                    180 Grad. Zweifach-Kodierschalter = 1 on, 2 off
                                                                    Pegel des Subwoofers: ca. 40 % - 60 % vom max. möglichen Pegel (interner Trimmer)                                                                              je nach räumlichen Gegebenheiten

                                                                    ------------------------------------------------------------------------------------

                                                                     Mit Micro Witch No.3 als Stereo-Lautsprecher:
                                                                    Einstellung der Grenzfrequenz der Stereo-Lautsprecher: 28 Hz, Flankensteilheit 6 dB/Okt
                                                                    Beide Vierfach-Kodierschalter = 1 off, 2 off, 3 off, 4 on
                                                                    Einzustellende Phase des Subwoofers in Verbindung mit unseren Leistungsverstärkern:
                                                                    180 Grad.  Zweifach-Kodierschalter = 1 on, 2 off
                                                                    Pegel des Subwoofers: ca. 40 % - 60 % vom max. möglichen Pegel (interner Trimmer)                                                                              je nach räumlichen Gegebenheiten



ACHTUNG:  Die Verstärkungsfaktoren aller Leistungsverstärker für Stereo-Lautsprecher- und Subwoofer müssen identisch sein !
                     Alle Leistungsverstärker für Stereo-Lautsprecher und Subwoofer müssen eine nicht-invertierende Signalverarbeitung
                    (Phase = 0 Grad) aufweisen !

Diagramm: Auf 0 dB normalisierter Amplituden-Frequenzgang des Subwoofers
                  von 15 Hz bis 80 Hz (Messung Bassreflex-System im Nahfeldbereich,
                  gemessen über aktive Frequenzweiche "Sub No.48" und Essence No.8000)
                  Diagramm-Auflösung: 1 dB je Strich

Untere Grenzfrequenz des Subwoofers
mit aktiver Frequenzweiche "Sub No.48"
und Essence No.8000:                                               15 Hz (bei -6 dB), bzw. 17 Hz (bei -3 dB)

Diagramm Subwoofer: Impedanzverlauf von 10 Hz bis 500 Hz, Diagramm-Auflösung: 1 Ohm je Strich
                                     Impedanz-Minimum: 4,1 Ohm bei 120 Hz

Nominelle Impedanz Subwoofer: 5 Ohm

Belastbarkeit Subwoofer (Betrieb mit akt. Frequenzweiche "Sub No.48"): 500 Watt ("long-term max. power" gemäß IEC 18.2)

Maße: H 57,0 cm (vorn) * B 45,0 cm * T 53,0 cm (Subwoofer ohne Anschlussklemmen)
           H 57,0 cm (vorn)  * B 45,0 cm * T 58,0 cm (Subwoofer mit Anschlussklemmen)
           Subwoofer ist um 2,8 Grad nach hinten geneigt


Gewichte: 49 kg (Subwoofer)
                 4,7 kg (Aktive Frequenzweiche mit Kraftnetzteil)


Hinweis: Technische und optische Änderungen vorbehalten

Generelles zum Gehäuse-Aufbau dieser Lautsprecher:

Alle Sichtteile dieser Subwoofer-Gehäuse sind aus schicht-verleimtem, wunderschön gemasertem
Birken-Multiplex-Holz gefertigt. Multiplex-Holz zeichnet sich zudem durch sein extrem resonanzarmes Verhalten aus.
