* High-endiger DC-Netzfilter (Gleichspannungs-Netzfilter) mit zusätzlichen Parallel-HF-Entstörfiltern

* Zum Vorschalten vor die gesamte High-End-Anlage

* Eliminiert klangverschlechternde Asymmetrien der 230-Volt-Netzspannungs-Halbwellen.
  Dadurch Zugewinn an Detailreichtum, Musikalität und Räumlichkeit

* Eliminiert Trafobrummen, verursacht durch Asymmetrien der 230-Volt-Netzspannungs-Halbwellen

* Keinerlei Dynamikverluste durch HF-Parallelfilter-Anordnung

* Generell für alle High-End-Anlagen mit Vollverstärker, Mehrkanalverstärker(n) oder Leistungsverstärker(n)

* Optimal für High-End-Anlagen mit 1 Vollverstärker Direct Amp No.280/290
* Optimal für High-End-Anlagen mit 1, 2 oder 3 Stereo-Leistungsverstärkern Essence No.300/330/3000
* Optimal für High-End-Anlagen mit 1, 2 oder 3 Stereo-Leistungsverstärkern Fusion No.400/4000

* Optimal für High-End-Anlagen mit 1 oder 2 Paar Mono-Leistungsverstärkern Essence No.600/800/880/8000

* Optimal für High-End-Anlagen mit 1 oder 2 Paar Mono-Leistungsverstärkern Fusion No.700/900/9000

* 4 fein aufeinander abgestimmte, fixe Parallel-HF-Entstörfilter zur Unterdrückung
  der allermeisten Netzstörungen

* 1 zuschaltbares HF-Parallelfilter zur verstärkten Unterdrückung von HF-Störungen
  im sehr hohen Frequenzbereich

* Alle HF-Parallelfilter-Kondensatoren in sehr hochwertiger X2-Ausführung mit Polypropylen (PP) als Dielektrikum

* Absicherung gegen Überstrom mit approbierter, niederohmiger Glasrohr-Schmelzsicherung

* Absicherung gegen transiente Überspannungen mittels superschnellem Metalloxid-Varistor

* Präzisions-Gleichspannungs-Messfilter zum Messen der netzeingangsseitgen Gleichspannung
  mit einem Digitalmultimeter

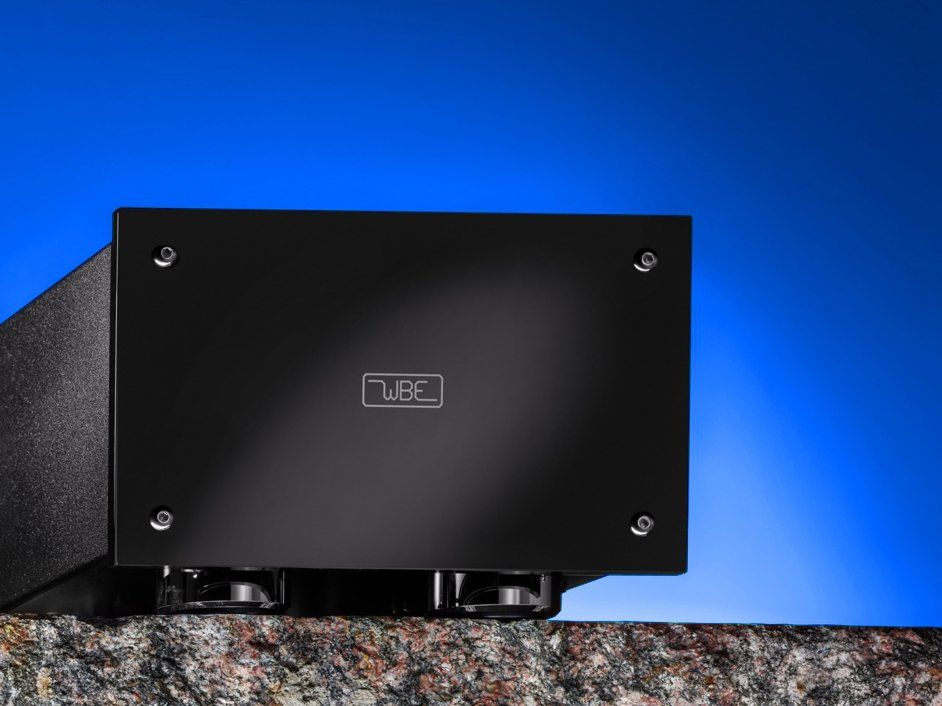

* Tiefschwarze, hochglänzende Acrylfront, sehr stabiles, intern versteiftes,
  schwingungsbedämpftes, magnetisch abgeschirmtes Gehäuse mit Feinstrukturbeschichtung,
  schwingungsdämpfende, handpolierte Chromfüße

Anpassungsmöglichkeiten:

Technische Daten:


Zulässiger Eingangsspannungsbereich: 230 V AC +/- 10 % / 50Hz

Ausgangsspannungsbereich: 230 V AC +/- 10 %

Maximal zulässige Dauer-Last: 10 Amp / 2500 Watt

Absicherung gegen Überstrom: Sicherung 12,5 Ampere träge (Glasrohr 5x20mm)

Auslegung der internen Schutzdioden: 400 Amp für 5 msec

Absicherung gegen transiente Überspannungen: SIOV -Metalloxid-Varistor, Reaktionszeit kleiner 25 nsec

Spannungsabfall bei 0,5 Amp Laststrom: ca. 92 mV AC
                            bei 1 Amp Laststrom: ca. 185 mV AC
                            bei 2 Amp Laststrom: ca. 370 mV AC
                            bei 3 Amp Laststrom: ca. 555 mV AC

Max. DC-Unterdrückung bei 0,5 Amp Laststrom: +/- 1,42 V DC
                                        bei 1 Amp Laststrom: +/- 1,34 V DC
                                        bei 2 Amp Laststrom: +/- 1,18 V DC

                                        bei 3 Amp Laststrom: +/- 1,02 V DC

Ausregelungszeit für DC-Unterdrückung um 63 % bei 0,5 Amp Laststrom: 9 Sekunden
                                                                                bei 1 Amp Laststrom: 4,5 Sekunden
                                                                                bei 2 Amp Laststrom: 2,2 Sekunden
                                                                                bei 3 Amp Laststrom: 1,5 Sekunden


Optimaler Lastbereich: 0,15 bis 4,0 Amp / 35 bis 920 Watt
                                     (innerhalb dieses Lastbereichs ist das Verhältnis zwischen Spannungsabfall,
                                      max. DC-Unterdrückung und der Ausregelzeit optimal)

Innenwiderstand des Netzfilters mit fixem Parallelfilter-Quartett: SW1 = OFF bei 100 KHz / 1 MHz / 10 MHz
                                                                                                      5,9 / 3,3 / 3,2 Ohm

Innenwiderstand des Netzfilters bei Betätigung des zuschaltbaren Parallelfilters: SW1 = ON bei 100 KHz / 1 MHz / 10 MHz
                                                                                                                                  5,2 / 2,0 / 0,42 Ohm
                                            (zur verstärkten Unterdrückung von HF-Störungen im sehr hohen Frequenzbereich
                                            schalten Sie den Schalter SW1 auf ON)


Weitere Schaltfunktion: SW2 = ON   = Aktivierung des internen Präzisions-DC-Messfilters (kleiner 0,68 Hz) zur
                                      Messung der netzeingangsseitigen Gleichspannung mit einem Digitalmultimeter
                                      (!!! nach Messung SW2 wieder ausschalten !!!)


Eigen-Energie-Verbrauch: kleiner 0,5 Watt bei 230 V Netzspannung

Netzzuleitung: fest montiert, Länge ca. 140 cm, abgewinkelter Netzstecker

Maße: B 215mm x H 145mm x T 325mm

Gewicht: 5,7 kg


Hinweis: Technische und optische Änderungen vorbehalten

Wichtige Hinweise für High-End Gleichspannungs-Netzfilter "DC-Eliminator No.230"
(Dieses Dokument liegt dem Neugerät bei Auslieferung bei)


Sehr geehrter Musikliebhaber,

wir danken Ihnen für das Vertrauen, das Sie der Firma WBE mit dem Kauf des Gleichspannungs-Netzfilters "DC-Eliminator No.230" entgegengebracht haben. Mit diesem Gerät haben Sie einen Gleichspannungs-Netzfilter der neuesten Generation erworben, der sich durch seine erstklassigen Daten und seine vorbildliche Verarbeitung auszeichnet. Bitte beachten Sie daher unbedingt folgende Punkte:

1) Lassen Sie Ihrem neuen Gleichspannungs-Netzfilter nach Entnahme aus dem Versandkarton und Untersuchung auf etwaige Transportschäden bitte 2 Stunden Zeit, die umgebende Raumtemperatur anzunehmen. Stellen Sie erst danach die Kabelverbindung zum öffentlichen Stromnetz (230 Volt ~) her. Durch schnellen Temperaturwechsel kann im Innern des Gerätes Kondenswasser entstehen, welches zu Fehlfunktionen oder gar zur sofortigen Beschädigung der Elektronik führt. Dies gilt natürlich ganz besonders für die kalten Wintermonate.

2) Stellen Sie den Gleichspannungs-Netzfilter auf einen stabilen, ebenen Holz- oder MDF-Untergrund.
Achten Sie darauf, daß keine Feuchtigkeit oder Flüssigkeiten auf oder ins Innere des Gerätes gelangen !

3) Ihr neuer Gleichspannungs-Netzfilter lief im Rahmen der Endkontrolle und während des vorhergehenden Dauerlaufs bereits mehrere Stunden. Lassen Sie ihn bitte trotzdem bei der ersten Inbetriebnahme 2 Stunden "warmlaufen" und spielen ihn danach mindestens 200 Stunden mit Musikprogramm ein. Erst nach dieser Warmlaufzeit / Einspielphase entfaltet der DC-Netzfilter seine ganze Musikalität.

4) Die richtige Polarität der internen Elektronik zur Wand-Steckdose ist mittels eines „Ringlochverstärkers“, wie Sie ihn im Büro finden, am Netzstecker gekennzeichnet. Der Ringlochverstärker zeigt die Netz-Phase an.
Die richtige Polarität ist für die korrekte Funktion zwingend notwendig.
An der Rückwand-Steckdose ist die Phase mit einem roten Punkt gekennzeichnet.

5) Alle Acrylfronten werden vor dem Transport mit einem Kunststoffspray behandelt, das sowohl statische Aufladungen verringert, als auch das Acrylglas durch seinen öligen Charakter wirksam vor Kratzern schützt. Wischen Sie bitte diesen "Schmierfilm" mit dem beiliegenden weichen Mikrofasertuch vorsichtig ab.

ACHTUNG: Der Gleichspannungs-Netzfilter DC-Eliminator No.230 arbeitet mit hohen Betriebsspannungen.
Stellen Sie daher sicher, daß er vom 230V-Netz getrennt ist, bevor Sie ihn aufschrauben !  ---- Lebensgefahr ----
(Netzstecker aus der Wandsteckdose ziehen)

…..Und nun wünschen wir Ihnen viel Freude beim Musikhören.


Mit musikalischen Grüßen aus Ilshofen-Oberaspach

Ihr WBE-Team
