Stereo-Endverstärker "Essence No.330 MK1"




* Straffer Bass, präzise, detailreiche, durchsichtige und räumliche Musikreproduktion,
  hohe Dynamikreserven, exaktes Timing mit Live-Charakter

* Hohe Stromlieferfähigkeit und hoher Dämpfungsfaktor speziell für wirkungsgradschwache,
  impedanzkritische und niederohmige Wandlersysteme

* Hohe Stabilität bei kapazitiven Lautsprecherlasten

*  Professionelle, aus der Studiotechnik übernommene Class-A-Eingangsschaltkreise

*  Einsatz extrem linearer Class-A-Stromspiegeltreiberstufen, aufgebaut aus insgesamt 12
  Hochfrequenz-Transistoren

* Insgesamt 8 auf sehr hohen Ruhestrom eingestellte Mosfets
  sorgen für niedrigste Verzerrungen und ein exzellentes Klirrspektrum

* Layout kompromisslos auf kürzeste Signalwege optimiert

*
Alle Widerstände (außer Source- und Boucherot) in Metallschicht-Ausführung mit 1 Prozent Toleranz

* Boucherot-Widerstände in induktionsarmer Metalloxidschicht-Ausführung mit 1 Prozent Toleranz

* Source-Widerstände in induktionsarmer Metallband-Ausführung mit Keramikgehäuse

* Alle frequenzbestimmenden Kondensatoren in FKP (Polypropylen)-Ausführung mit 1 Prozent Toleranz

* Für linken und rechten Kanal getrennte, über ultraschnelle Schaltdioden versorgte Netzteile
  mit einer Gesamtkapazität von mehr als 82 000 Mikrofarad

* Geschirmter, vergossener 500VA-Ringkerntrafo zur Vermeidung von
  Brummschleifen mit galvanisch getrennten Wicklungen für linken und rechten Kanal

* Intelligente Schutzschaltung steuert Lautsprecherausgänge mit je 2 parallelgeschalteten
  Hochlast-Relais mit hartvergoldeten Kontakten

* Umschaltbare Dämpfungsfaktor-Charakteristik zur Anpassung an das verwendete
  Lautsprechersystem

* Vergoldete Cincheingangsbuchsen und 63-Ampere-Lautsprecherschraubklemmen

* Signaleingangsseitige Verkabelung mit HMS-Kabel

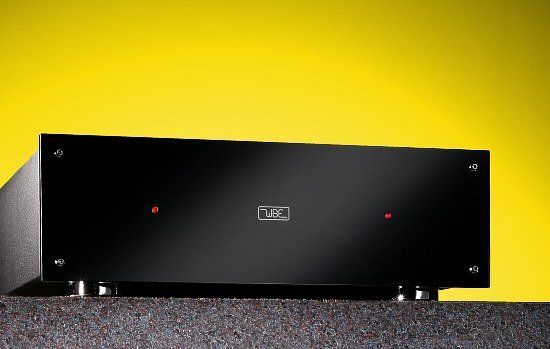

* Tiefschwarze, hochglänzende Acrylfront, sehr stabiles, intern 2-fach versteiftes,
  schwingungsbedämpftes, magnetisch abgeschirmtes Gehäuse mit Feinstrukturbeschichtung,
  schwingungsdämpfende, handpolierte Chromfüße

* Jedem Gerät liegt "sein" Originalmeßschrieb des Frequenzganges bei,
  weitere Originalmeßschriebe auf Anfrage


Technische Besonderheiten:

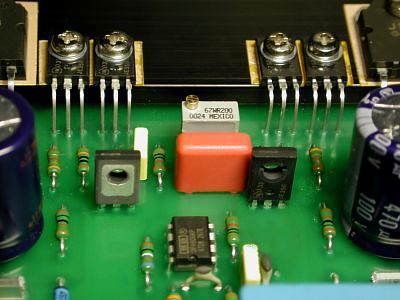

Professionelle Class-A-Eingangsschaltkreise mit

extrem linearen Class-A-Stromspiegeltreiberstufen

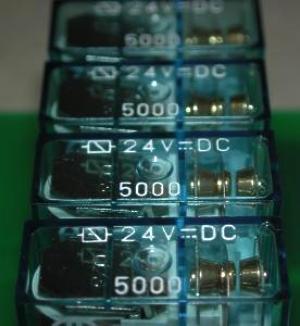

Je 2 parallelgeschaltete Hochlast-Relais mit großen
hartvergoldeten Kontakten für Lautsprecherausgänge

Vergoldete Cinch-Eingangsbuchsen und massive,
vergoldete 63-Ampere-Lautsprecherschraubklemmen

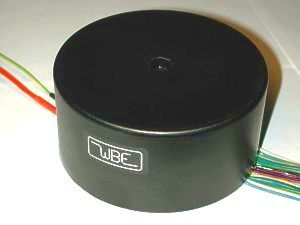

Riesiger, strompotenter, vergossener Spezial-Ringkerntrafo
mit getrennten Wicklungen für linken und rechten Kanal

Schwere, massive, schwingungsdämpfende Chromfüße

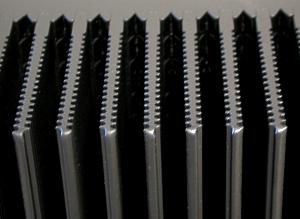

Üppig dimensionierter, zweifach gerippter, spezialbeschichteter
Hochleistungskühlkörper mit verrundeten Rippen

Technische Daten:


Verstärkung:
35,3-fach / +31 dB (Kanaldifferenz bei 1 kHz: <0,08 dB)


Eingangsempfindlichkeit: 820 mVeff für Vollaussteuerung an 4 Ohm, 950 mVeff für Vollaussteuerung an 8 Ohm

Eingangswiderstände: 28 kOhm, DC-Kopplung


Dämpfungsfaktor bei 1 kHz: umschaltbar: 470 oder 250 (gemessen mit 8 Ohm Wid. bei 10 Watt)


Sinusausgangsleistung bei 1kHz: 210 Watt (29,0 Veff) an 4 Ohm je Kanal, 140 Watt (33,5 Veff) an 8 Ohm je Kanal
                                                      (bei THD+N = 0,1 %, Netzspannung 230 Volt AC)

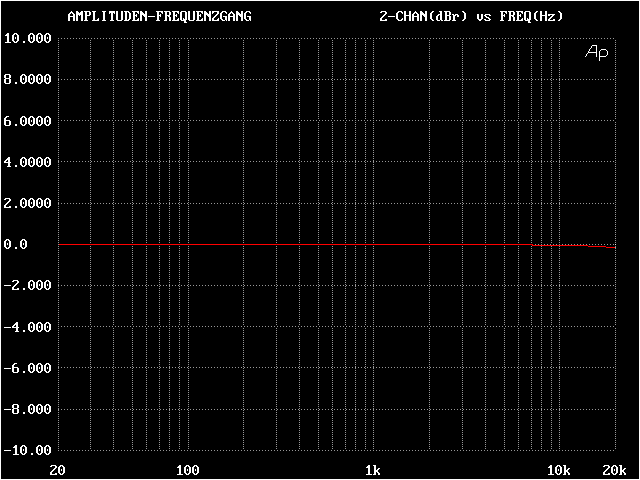

Diagramm: Frequenzgang bei 10 Watt an 4 Ohm: DC - 92 kHz -3 dB (1 Kanal dargestellt)

Anstiegs/Abfallzeit: 3,7 µsec bei 4 Ohm Last (Rechteck 20 kHz, 12 Vss, gemessen von 10 % bis 90 %)


Max. DC-Ausgangsoffset: +/- 25 mV


Übersprechdämpfung: 88 dB (Eingang 360 mVeff, gegenüberliegender Eingang mit 40 Ohm abgeschlossen,
                                    (bei 1 kHz, li/re, re/li) Schirme der Eingangsbuchsen geerdet, Ausgangslast je 4 Ohm)


Geräuschspannungsabstand: -98,0 dB (A-bewertet, bez. auf 6,325 Veff, Eingänge mit 40 Ohm abgeschl., Schirme geerdet)

Gesamtklirr (THD+N):
an 4 Ohm Last: 0,0088 %, an 8 Ohm Last: 0,0045% (Angaben bei 1 kHz und 10 Watt,
                                    Schirm der Eingangsbuchse geerdet, Meßbandbreite 22 Hz - 22 kHz)

Ruhestromeinstellung: links: 270 +/- 2 mA, rechts: 262 +/- 2 mA  (bei Netzspannung 227 Volt AC)
                                     (Werte für Komponenten ohne "predelay")

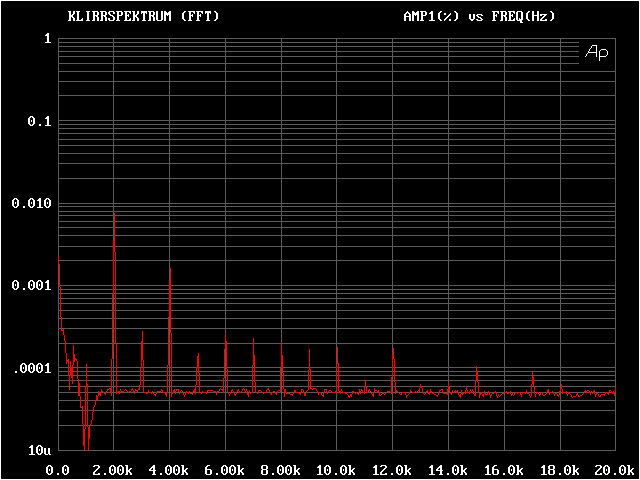

Diagramm: Klirrspektrum bei 10 Watt an 4 Ohm (1 kHz)

Schutzschaltung reagiert (schaltet LSP-Relais beider Kanäle ab):

* bei Einschalten des Gerätes mit verzögerter Freigabe beider Lautsprecherausgänge
* bei Auslösen einer internen Schmelzsicherung
* bei Ausfall einer internen Betriebsspannung
* bei Netzspannungsunterbruch
* bei hohen Infraschallanteilen oder Gleichspannung an einem Lautsprecherausgang
* bei zu hohen Hochton-Pegeln oder Schwingen an einem Lautsprecherausgang


Nach Wegfall der Störung werden beide Lautsprecherausgänge wieder freigeschaltet.


Maße: B 435mm x H 145mm x T 395mm (inklusive Kühlkörper)


Gewicht: 17,0 kg
