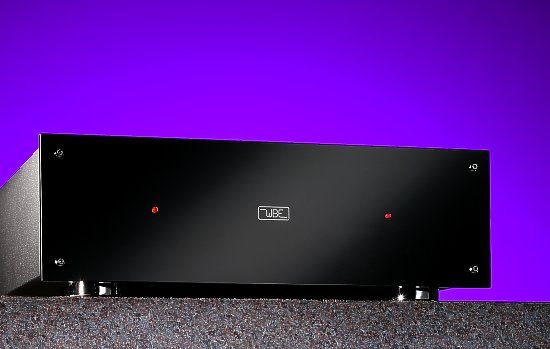

Mono-Endverstärker "Essence No.800 MK1 / MK2" (Paar)




* Druckvoller Bass, präzise, detailreiche, durchsichtige und räumliche Musikreproduktion,
  nahezu unbegrenzte Dynamik, exaktes Timing mit Live-Charakter

* Hohe Stromlieferfähigkeit und hoher Dämpfungsfaktor speziell für wirkungsgradschwache,
  impedanzkritische und niederohmige Wandlersysteme

* Hohe Stabilität bei kapazitiven Lautsprecherlasten

* Professioneller, aus der Studiotechnik übernommener Class-A-Eingangsschaltkreis

* Einsatz einer extrem linearen Class-A-Stromspiegeltreiberstufe, aufgebaut aus 6
   kennlinienselektierten Hochfrequenz-Transistoren

* 12 auf sehr hohen Ruhestrom eingestellte, kennlinienselektierte Mosfets
  sorgen für niedrigste Verzerrungen und ein exzellentes Klirrspektrum

* Layout kompromisslos auf kürzeste Signalwege optimiert


* Alle Widerstände (außer Source- und Boucherot) in Metallschicht-Ausführung mit 1 Prozent Toleranz

* Boucherot-Widerstände in induktionsarmer Metalloxidschicht-Ausführung mit 1 Prozent Toleranz

* Source-Widerstände in induktionsarmer Metallband-Ausführung mit Keramikgehäuse

* Alle frequenzbestimmenden Kondensatoren in FKP (Polypropylen)-Ausführung mit 1 Prozent Toleranz

* Für Treiberstufe und Endtransistoren getrennte, über ultraschnelle Schaltdioden
  versorgte Netzteile mit einer Gesamtkapazität von mehr als 83 000 Mikrofarad

* Geschirmter, vergossener 750VA-Spezial-Ringkerntrafo, mit getrennten
  Wicklungen für Mosfet- und Treiber-Sektion


*
Intelligente Schutzschaltung steuert Lautsprecherausgang mit 5 parallelgeschalteten
  Hochlast-Relais mit hartvergoldeten Kontakten

* Vergoldete Cincheingangsbuchse und 100-Ampere-Lautsprecherschraubklemmen

* Signaleingangsseitige Verkabelung mit HMS-Kabel

* Tiefschwarze, hochglänzende Acrylfront, sehr stabiles, intern 3-fach versteiftes,
  schwingungsbedämpftes, magnetisch abgeschirmtes Gehäuse mit Feinstrukturbeschichtung,
  schwingungsdämpfende, handpolierte Chromfüße

* Jedem Gerät liegt "sein" Originalmeßschrieb des Frequenzganges bei,
  weitere Originalmeßschriebe auf Anfrage


Technische Besonderheiten:

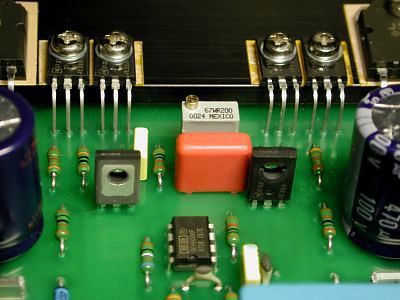

Professioneller Class-A-Eingangsschaltkreis mit

extrem linearer Class-A-Stromspiegeltreiberstufe

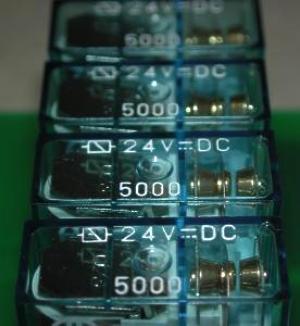

5 parallelgeschaltete Hochlast-Relais mit großen
hartvergoldeten Kontakten für Lautsprecherausgang

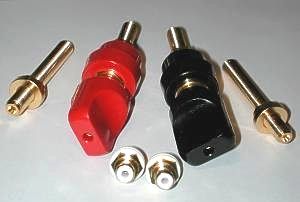

Vergoldete Cinch-Eingangsbuchse und massive,
vergoldete 100-Ampere-Lautsprecherschraubklemmen

Riesiger, strompotenter, vergossener Spezial-Ringkerntrafo mit
getrennten Wicklungen für Vor/Treiberstufe und Mosfetsektion

Schwere, massive, schwingungsdämpfende Chromfüße

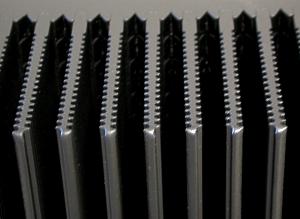

Üppig dimensionierter, zweifach gerippter, spezialbeschichteter
Hochleistungskühlkörper mit verrundeten Rippen

Technische Daten:


Verstärkung:
35,3-fach / +31 dB (Kanaldifferenz eines Endstufenpaares bei 1 kHz: <0,08 dB)


Eingangsempfindlichkeit: 1105 mVeff für Vollaussteuerung an 4 Ohm, 1245 mVeff für Vollaussteuerung an 8 Ohm

Eingangswiderstand: 28 kOhm, DC-Kopplung


Dämpfungsfaktor bei 1 kHz: 800 (gemessen mit 8 Ohm Wid. bei 10 Watt)


Sinusausgangsleistung bei 1kHz: 380 Watt (39,0 Veff) an 4 Ohm, 240 Watt (44,0 Veff) an 8 Ohm
                                                      (bei THD+N = 0,1 %, Netzspannung 230 Volt AC)


Diagramm: Frequenzgang bei 10 Watt an 4 Ohm: DC - 104 kHz -3 dB

Anstiegs/Abfallzeit: 3,3 µsec bei 4 Ohm Last (Rechteck 20 kHz, 12 Vss, gemessen von 10 % bis 90 %)


Max. DC-Ausgangsoffset: +/- 25 mV


Geräuschspannungsabstand: -98 dB (A-bewertet, bez. auf 6,325 Veff, Eingänge mit 40 Ohm abgeschl., Schirme geerdet)


Gesamtklirr (THD+N): an 4 Ohm Last: 0,0046 %, an 8 Ohm Last: 0,0035% (Angaben bei 1 kHz und 10 Watt,
                                    Schirm der Eingangsbuchse geerdet, Meßbandbreite 22 Hz - 22 kHz)

IM-Verzerrungen (SMPTE): an 4 Ohm Last: 0,0068 % (Frequenzpaar 60 Hz / 7 kHz, bei 5 Watt)

IM-Verzerrungen (CCIF): an 4 Ohm Last: 0,0021 % (Frequenzpaar 1 kHz / 13,5 kHz, bei 5 Watt)


Ruhestromeinstellung: 565 +/-2 mA  (bei Netzspannung 227 Volt AC)


Diagramm: Klirrspektrum bei 10 Watt an 4 Ohm (bei 1 kHz)

Schutzschaltung reagiert (schaltet LSP-Relais ab):

* bei Einschalten des Gerätes mit verzögerter Freigabe des Lautsprecherausgangs
* bei Auslösen einer internen Schmelzsicherung
* bei Ausfall einer internen Betriebsspannung
* bei Netzspannungsunterbruch
* bei hohen Infraschallanteilen oder Gleichspannung am Lautsprecherausgang
* bei zu hohen Hochton-Pegeln oder Schwingen am Lautsprecherausgang


Nach Wegfall der Störung wird der Lautsprecherausgang wieder freigeschaltet.


Maße: B 435mm x H 145mm x T 395mm (inklusive Kühlkörper)


Gewicht: 18,5 kg
