Referenz-Mono-Endverstärker "Fusion No.700 MK2 / MK3" (Paar)

in unserer speziellen Röhren-Hybrid-Technik *

* bei unserer speziellen Röhren-Hybrid-Technik vereinen wir die Präzision, Kraft und

    Schnelligkeit des Transistors mit der Geschmeidigkeit, der Transparenz und dem

    natürlichen Klangfarbenreichtum der Röhre





* Überlegene Musikalität, extrem präzise, ultra-detailreiche, äußerst durchsichtige und räumliche Musik-
  reproduktion, sehr druckvoller Bass, nahezu unbegrenzte Dynamik, exaktes Timing mit Live-Charakter

* Hohe Stromlieferfähigkeit und hoher Dämpfungsfaktor speziell für wirkungsgradschwache,
  impedanzkritische und niederohmige Wandlersysteme

* Hohe Stabilität bei kapazitiven Lautsprecherlasten

* Spannungsverstärkung mit einer auf niedrigsten Klirr und minimalste Mikrofonie selektierten
   Doppeltriode (Sonderversion der 12AX7)

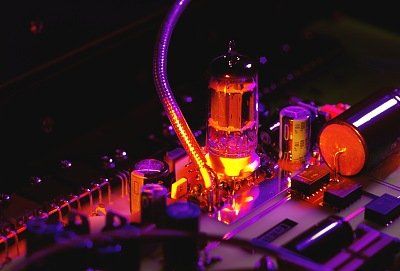

* Verwendung eines kontaktoptimierten Keramiksockels für die Röhre

* Einsatz einer extrem linearen Class-A-Stromspiegeltreiberstufe, aufgebaut aus 6
   kennlinienselektierten Hochfrequenz-Transistoren


* 12 auf sehr hohen Ruhestrom eingestellte, kennlinienselektierte Mosfets
  sorgen für niedrigste Verzerrungen und ein exzellentes Klirrspektrum

*
Alle Widerstände (außer Source- und Boucherot) in Metallschicht-Ausführung mit 1 Prozent Toleranz

* Boucherot-Widerstände in induktionsarmer Metalloxidschicht-Ausführung mit 1 Prozent Toleranz

* Source-Widerstände in induktionsarmer Metallband-Ausführung mit Keramikgehäuse

* Alle frequenzbestimmenden Kondensatoren in FKP (Poypropylen)-Ausführung mit 1 Prozent Toleranz

* Für Treiberstufe und Endtransistoren getrennte, über ultraschnelle Schaltdioden
  versorgte Netzteile mit einer Gesamtkapazität von mehr als 100 000 Mikrofarad,
  stabilisierte Netzteile für Anodenspannung, Heizspannung und Softstart-Steuerung


* Geschirmter, vergossener 600VA-Spezial-Ringkerntrafo, mit getrennten
  Wicklungen für Mosfet- und Treiber-Sektion, Anodenspannung, Heizspannung und
  Softstart-Steuerung


* Intelligente Schutzschaltung steuert Lautsprecherausgang mit 5 parallelgeschalteten
  Hochlast-Relais mit hartvergoldeten Kontakten

* Vergoldete Cincheingangsbuchse und 100-Ampere-Lautsprecherschraubklemmen

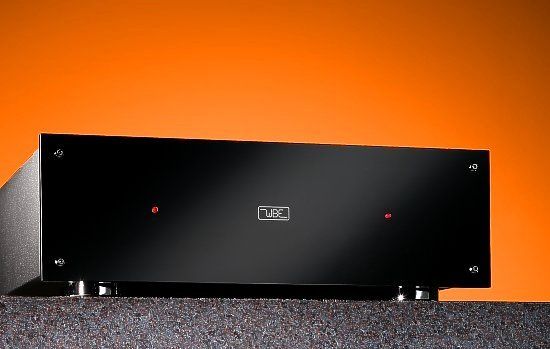

* Tiefschwarze, hochglänzende Acrylfront, sehr stabiles, intern 3-fach versteiftes,
  schwingungsbedämpftes Stahlblech-Gehäuse mit Feinstrukturbeschichtung,
  schwingungsdämpfende, handpolierte Chromfüße


* Jedem Gerät liegt "sein" Originalmeßschrieb des Frequenzganges bei,
  weitere Originalmeßschriebe auf Anfrage


Technische Besonderheiten:

Vollständige Trennung von Röhren- und Mosfet-Sektion

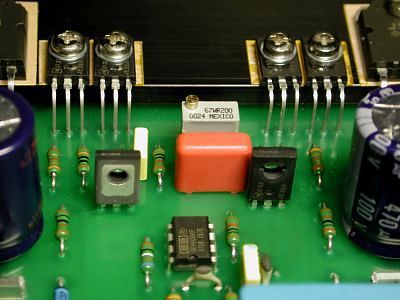

Extrem lineare Class-A-Stromspiegeltreiberstufe

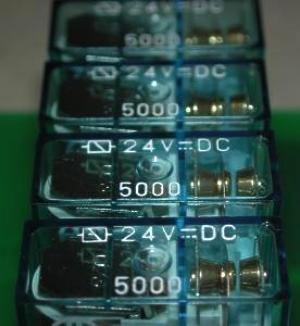

5 parallelgeschaltete Hochlast-Relais mit großen
hartvergoldeten Kontakten für Lautsprecherausgang

Vergoldete Cinch-Eingangsbuchse und massive,
vergoldete 100-Ampere-Lautsprecherschraubklemmen

Riesiger, strompotenter, vergossener Spezial-Ringkerntrafo

Schwere, massive, schwingungsdämpfende Chromfüße

Üppig dimensionierter, zweifach gerippter, spezialbeschichteter
Hochleistungskühlkörper mit verrundeten Rippen

Technische Daten:


Verstärkung:
35,5-fach / +31 dB (Kanaldifferenz eines Endstufenpaares bei 1 kHz: <0,08 dB)


Eingangsempfindlichkeit: 1050 mVeff für Vollaussteuerung an 4 Ohm, 1220 mVeff für Vollaussteuerung an 8 Ohm

Eingangswiderstand: 28 kOhm, DC-Kopplung


Dämpfungsfaktor bei 1 kHz: 800 (gemessen mit 8 Ohm Wid. bei 10 Watt)


Sinusausgangsleistung bei 1kHz: 370 Watt (38,5 Veff) an 4 Ohm, 230 Watt (43,0 Veff) an 8 Ohm
                                                      (bei THD+N = 0,1 %, Netzspannung 230 Volt AC)

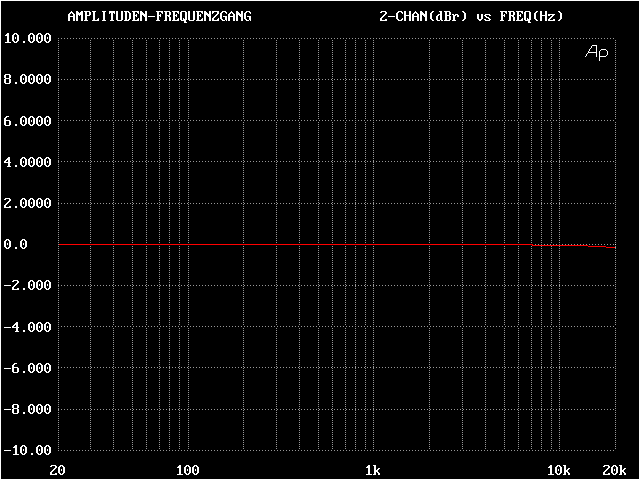

Diagramm: Frequenzgang bei 10 Watt an 4 Ohm: 2,6 Hz - 102 kHz -3 dB

Anstiegs/Abfallzeit: 3,3 µsec bei 4 Ohm Last (Rechteck 20 kHz, 12 Vss, gemessen von 10 % bis 90 %)


Max. DC-Ausgangsoffset: +/- 25 mV


Geräuschspannungsabstand: -92,5 dB (A-bewertet, bez. auf 6,325 Veff, Eingänge mit 40 Ohm abgeschl., Schirme geerdet)


Gesamtklirr (THD+N): an 4 Ohm Last: 0,0049 %, an 8 Ohm Last: 0,0039% (Angaben bei 1 kHz und 10 Watt,
                                    Schirm der Eingangsbuchse geerdet, Meßbandbreite 22 Hz - 22 kHz)

                                     Anmerkung: der THD+N -Wert ist stark abhängig von den verwendeten Röhren

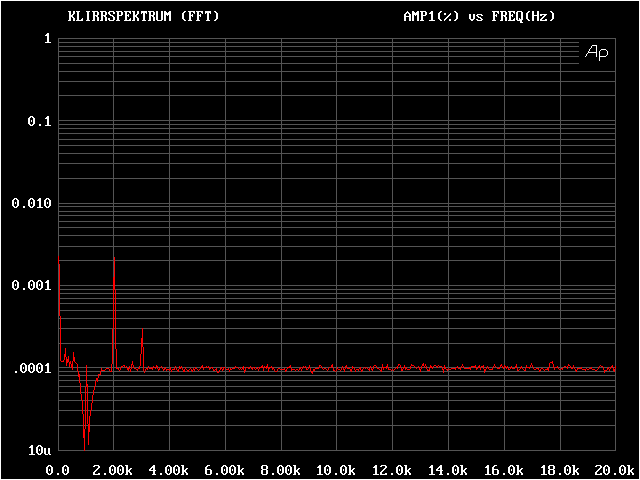

Diagramm: Klirrspektrum bei 10 Watt an 4 Ohm (bei 1 kHz)

Schutzschaltung reagiert (schaltet LSP-Relais ab):

* bei Einschalten des Gerätes mit verzögerter Freigabe des Lautsprecherausgangs
* bei Auslösen einer internen Schmelzsicherung
* bei Ausfall einer internen Betriebsspannung oder Röhrendefekten
* bei Netzspannungsunterbruch
* bei hohen Infraschallanteilen oder Gleichspannung am Lautsprecherausgang
* bei zu hohen Hochton-Pegeln oder Schwingen am Lautsprecherausgang


Nach Wegfall der Störung wird der Lautsprecherausgang wieder freigeschaltet.


Maße: B 435mm x H 145mm x T 395mm (inklusive Kühlkörper)


Gewicht: 19,0 kg
