* Referenz-DC-Netzfilter (Gleichspannungs-Netzfilter) mit zusätzlicher Parallel-HF-Entstörfilterung

* Zum Vorschalten vor die Mehrfach-Steckdosenleiste der gesamten High-End-Anlage

* Generell für alle High-End-Anlagen mit Vollverstärker, Mehrkanalverstärker oder Leistungsverstärker(n)

* Eliminiert die klangverschlechternde Asymmetrie der 230-Volt-Netzspannungs-Halbwellen zueinander (= Gleichspannung),
  dadurch Zugewinn an Detailreichtum, Musikalität und Räumlichkeit.

* Eliminiert Trafobrummen, welches durch eine Asymmetrie der 230-Volt-Netzspannungs-Halbwellen zueinander verursacht ist

* Extrem langzeitstabile und außerordentlich großzügig dimensionierte Elektrolyt-Kondensatoren mit sehr hoher Ripple-Strom-
  Belastbarkeit in der DC-Filter-Stufe

* Reduzierung praktisch aller Netzstörungen

* Keinerlei Dynamikverluste durch die ausschließliche Verwendung von HF-Parallelfiltern

* 8 eingangsseitige, perfekt aufeinander abgestimmte Parallel-HF-Entstörfilter.
  Zusätzlich 1 ausgangsseitiges Parallel-HF-Entstörfilter (diskret aufgebauter "RC-Snubber").
  Alle HF-Parallelfilter-Kondensatoren in sehr hochwertiger und durchschlagsfester X2- Ausführung mit Polypropylen als Dielektrikum.
  DC-Netzfilter auf speziellen Kundenwunsch auch ohne ausgangsseitiges Parallel-HF-Entstörfilter erhältlich.

* 2 zusätzliche sehr niederkapazitive Ableitkondensatoren zwischen L und PE, bzw. zwischen N und PE in sehr
  hochwertiger und durchschlagsfester Y2- Ausführung mit Polypropylen als Dielektrikum.
  DC-Netzfilter auf speziellen Kundenwunsch auch ohne Ableitkondensatoren erhältlich.

* Ferritkern-Array reduziert äußerst breitbandig Gleichtaktstörungen

* Absicherung gegen Überstrom mit niederohmiger Schmelzsicherung

* Absicherung gegen kurzzeitige Überspannungen mittels superschnellem Metalloxid-Varistor-Array

* Sanfte Temperierung der DC-Filter-Stufe zur Senkung ihres äquivalenten Serienwiderstandes (ESR).
  DC-Netzfilter auf speziellen Kundenwunsch auch ohne diese Funktion erhältlich.

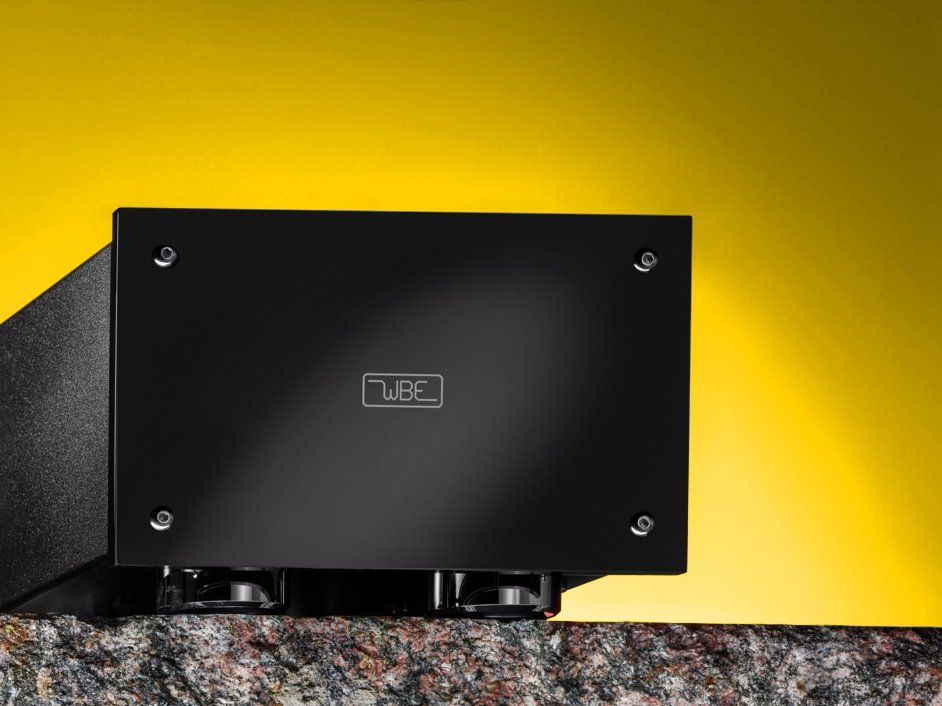

* Tiefschwarze, hochglänzende Acrylfront, sehr stabiles, intern versteiftes,
  schwingungsbedämpftes, magnetisch abgeschirmtes Gehäuse mit Feinstrukturbeschichtung,
  schwingungsdämpfende, polierte silberne Füße

Technische Daten:


Zulässiger Eingangsspannungsbereich: 230 V AC +/- 10 % / 50Hz

Ausgangsspannung: 230 V AC +/- 10 % / 50 Hz

Empfohlener Mindest-Ausgangsstrom: 0,22 Amp (entspricht bei 230 V AC einer Mindest-Ausgangsleistung von ca. 50 Watt)

Maximaler Dauer-Ausgangsstrom: 6,3 Amp (entspricht bei 230 V AC einer maximalen Dauer-Ausgangsleistung von ca. 1450 Watt)

Max. kurzzeitig zulässiger Ausgangsstrom: 16 Amp (entspricht bei 230 V AC einer max. kurzzeitigen Ausgangsleistung von 3680 Watt)

Verwendete eingangsseitige Sicherung: Schmelzsicherung 6,3 Ampere träge (5x20mm)

Lastübernahme der Schutzdioden der DC-Filter-Sufe: bei einem Laststrom durch die DC-Filter-Stufe von 8,4 Amp beginnen
                                                                                      die Schutzdioden zu leiten.
                                                                                      Bei einem Laststrom durch die DC-Filter-Stufe von 11 Amp fließt
                                                                                      durch die Schutzdioden bereits ein Strom von ca. 4 Amp

Maximale Belastbarkeit der Schutzdioden der DC-Filter-Stufe: 35 Amp für 25 sec, 400 Amp Stoßstrom für 10 msec

Absicherung gegen kurzzeitige Überspannungen: SIOV Metalloxid-Varistor-Array, Reaktionszeit kleiner 25 nsec,
                                                                                Maximalstrom 4500 Amp (Prüfimpuls 8/25 µsec)

Spannungsabfall an der DC-Filter-Stufe  bei 1 Amp Laststrom: ca. 160 mV AC
                                                                 bei 6,3 Amp Laststrom: ca. 1,0 V AC

Maximale DC-Unterdrückung  bei 1 Amp Laststrom: ca. +/- 1,3 V DC

Ausregelungszeit für DC-Unterdrückung um 63 %  bei 1 Amp Laststrom: ca. 4,5 Sekunden

Innenwiderstand (Impedanz) der eingangsseitigen Parallel-HF-Filter bei 100 KHz / 1 MHz / 10 MHz: 0,9 / 0,11 / 0,011 Ohm

Wirksamer Frequenzbereich des Ferritkern-Arrays: 300 kHz bis 1 GHz, Maximalwirkung von 1 MHz bis 100 MHz

PE-Ableitkondensatoren: 2 sehr niederkapazitive Ableitkondensatoren zwischen L und PE, bzw. zwischen N und PE,
                                         Schutzleiter-Ableitstrom kleiner 0,5 mA
                                         DC-Netzfilter auf speziellen Kundenwunsch auch ohne Ableitkondensatoren erhältlich.

Ausgangsseitiges Parallel-HF-Filter: 1 ausgangsseitiges Parallel-HF-Entstörfilter (diskret aufgebauter "Snubber").
                                                           DC-Netzfilter auf speziellen Kundenwunsch auch ohne ausgangsseitiges
                                                           Parallel-HF-Entstörfilter erhältlich.

Senkung ESR: Sanfte Temperierung der DC-Filter-Stufe auf ca. 30 Grad Celsius zur Senkung ihres äquivalenten
                         Serienwiderstandes (ESR).
                         Die "Arbeitstemperatur" ist nach ca. 24 Stunden Dauerbetrieb des DC-Netzfilters erreicht.
                         DC-Netzfilter auf speziellen Kundenwunsch auch ohne Temperierungs-Funktion erhältlich.

Eigen-Energie-Verbrauch (Wirkleistung): 7,9 Watt bei 230 V AC Netzspannung


Netzzuleitung: 3-adrig, fest montiert, Länge ca. 140 cm, abgewinkelter, vergossener Schuko-Netzstecker

Netzausgang: Labor-Schuko-Steckdose mit Klappdeckel auf Geräte-Rückseite


Maße: B 215mm x H 145mm x T 325mm

Gewicht: 5,7 kg


Hinweis: Technische und optische Änderungen vorbehalten

Wichtige Bedienungs- und Sicherheits-Hinweise für Referenz-Gleichspannungs-Netzfilter "DC-Eliminator No.240 MK4"


Sehr geehrter Musikliebhaber,

wir danken Ihnen für das Vertrauen, das Sie der Firma WBE mit dem Kauf des Gleichspannungs-Netzfilters "DC-Eliminator No.240" entgegengebracht haben. Mit diesem Gerät haben Sie einen Gleichspannungs-Netzfilter der neuesten Generation erworben, der sich durch seine erstklassigen Daten und seine vorbildliche Verarbeitung auszeichnet. Bitte beachten Sie daher unbedingt folgende Punkte:

1) Lassen Sie Ihrem neuen Gleichspannungs-Netzfilter nach Entnahme aus dem Versandkarton und Untersuchung auf etwaige Transportschäden bitte 2 Stunden Zeit, die umgebende Raumtemperatur anzunehmen. Stellen Sie erst danach die Kabelverbindung zum öffentlichen Stromnetz (230 Volt ~) her. Durch schnellen Temperaturwechsel kann im Innern des Gerätes Kondenswasser entstehen, welches zu Fehlfunktionen oder gar zur sofortigen Beschädigung der Elektronik führt. Dies gilt natürlich ganz besonders für die kalten Wintermonate.

2) Stellen Sie den Gleichspannungs-Netzfilter auf einen stabilen, ebenen Holz- oder MDF-Untergrund.

3) Achten Sie darauf, daß keine Gegenstände oder Flüssigkeiten ins Innere des Gerätes gelangen !
Betreiben Sie das Gerät nicht im Freien oder in Feuchträumen, wie z.B. Waschküchen, Badezimmer, Saunen oder Schwimmbädern.
Betreiben Sie das Gerät niemals mit geöffnetem Deckel.
Betreiben Sie das Gerät niemals während einer Gewitterlage, um Überspannungsschäden zu vermeiden. Ziehen Sie bitte
bei einer Gewitterlage den Netzstecker des Gerätes aus der Steckdose.
Das Gerät darf keiner übermäßigen Hitze (z.B. Feuer) ausgesetzt werden. Stellen Sie auch keine Kerzen auf das Gerät.
Schützen Sie das Gerät vor starken Erschütterungen.
Stellen Sie das Gerät nicht an einem beengten Ort auf (z.B. in einem Bücherregal oder Ähnlichem)
Installieren Sie das Gerät  nur an Orten mit guter Belüftung.
Trennen Sie das Gerät in einem Notfall (starke Geruchsentwicklung, Hitze oder Feuer) sofort vom 230 Volt-Netz.

4) Ihr neuer Gleichspannungs-Netzfilter lief im Rahmen der Endkontrolle und während des vorhergehenden Dauerlaufs bereits mehrere Stunden. Lassen Sie ihn bitte trotzdem bei der ersten Inbetriebnahme 2 Stunden "warmlaufen" und spielen ihn danach mindestens 200 Stunden mit Musikprogramm ein. Erst nach dieser Warmlaufzeit / Einspielphase entfaltet der DC-Netzfilter seine ganze Musikalität.

5) Die richtige Polarität der internen Elektronik zur Wand-Steckdose ist mittels eines „Ringlochverstärkers“, wie Sie ihn im Büro finden, am Netzstecker gekennzeichnet. Der Ringlochverstärker zeigt die Netz-Phase an.
Die richtige Polarität ist für die korrekte Funktion des Gerätes zwingend notwendig.
An der Rückwand-Steckdose ist die Phase mit einem roten Punkt gekennzeichnet.

6) Öffnen Sie das DC-Netzfilter nicht !
Im Innern des Gerätes befinden sich keine Teile, die durch den Benutzer gewartet werden können oder müssen.
Im Inneren des Gerätes liegen lebensgefährliche Spannung an !

7) Hat die Netzeingangs-Schmelzsicherung ausgelöst, so ersetzen Sie diese bitte durch eine Sicherung mit gleichem Wert, gleicher Auslösecharakteristik und gleichem Ausschaltvermögen.
Ziehen Sie jedoch unbedingt vorher den Netzstecker aus der Steckdose.

8) Wenn Sie mehr als einen Leistungsverstärker in Ihrer High-End-Anlage nutzen:
Schalten Sie ihre Leistungsverstärker niemals gleichzeitig, sondern zeitversetzt ein, ansonsten könnte die Haussicherung oder die Schmelzsicherung des DC-Elimator im Einschaltmoment auslösen.


…..Und nun wünschen wir Ihnen viel Freude beim Musikhören.


Mit musikalischen Grüßen aus Ilshofen-Oberaspach

Ihr WBE-Team
