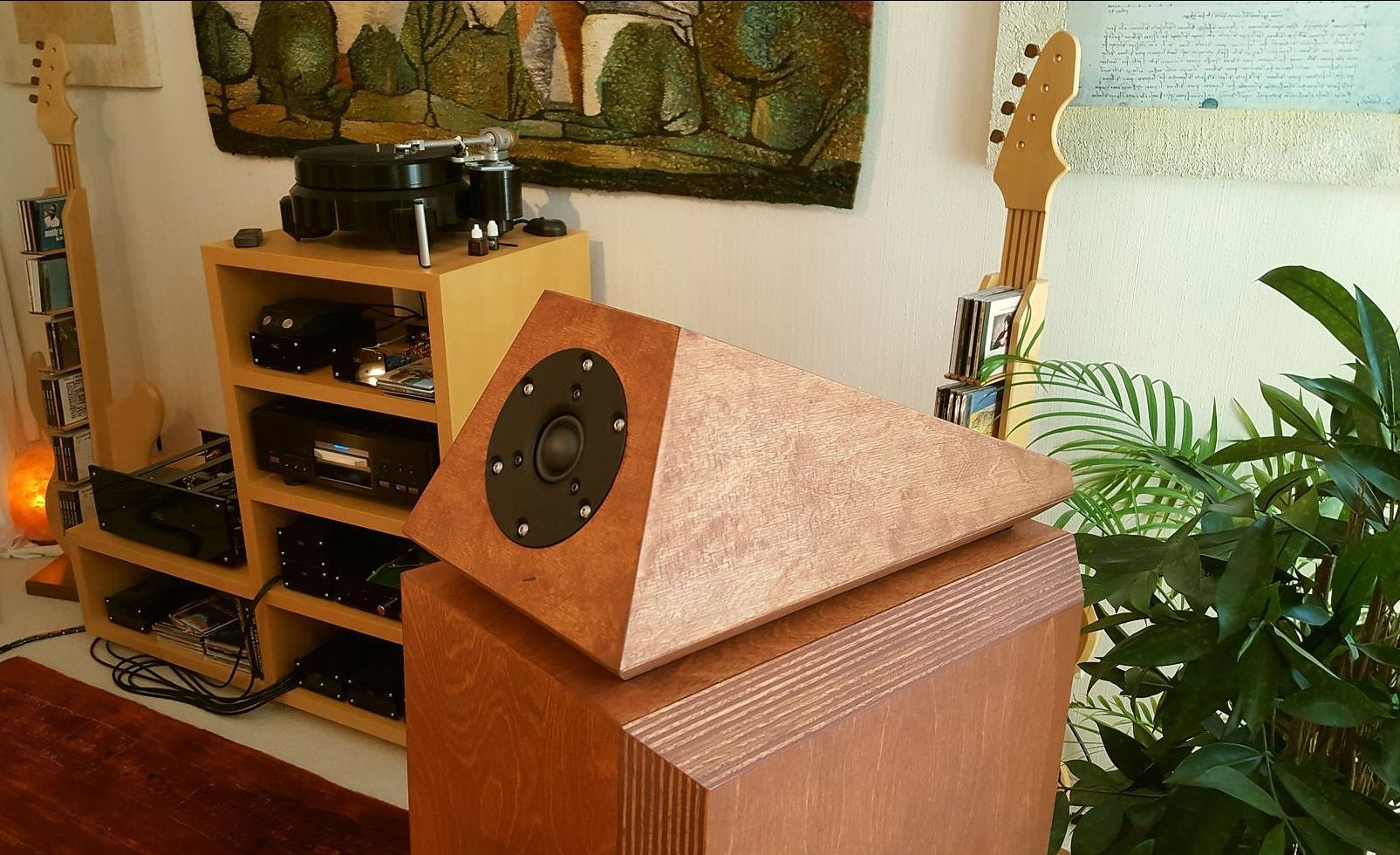

Pyramid No.24, behandelt mit dem pigmentierten High-Solid-Hartöl im Farbton "Edel-Bubinga"

* Der Lautsprecheraufsatz Pyramid No.24 verbessert die vertikale Schallabstrahlung, ermöglicht eine noch präzisere Raum-
  abbildung und gesteigerte Räumlichkeit und bietet maximale Feinzeichnung und ultimativen Hochton-Glanz ohne jegliche Schärfe

* Extrem resonanzarmes Gehäuse ohne jeglichen rechten Winkel

* Alle Sichtteile des Aufsatzgehäuses sind aus schicht-verleimtem Birken-Multiplex-Holz gefertigt

* Das externe, separate Gehäuse für die Frequenzweiche ist ebenfalls aus schicht-verleimtem Birken-Multiplex-Holz gefertigt

* Feinst auflösende Gewebe-Hochton-Kalotte mit 6 Neodym-Magneten. Das Chasis ist - gegenüber der Serienversion -
  speziell für den Einsatz in WBE-Referenz-Lautsprechern modifiziert

* Angepasstes Spezial-Hochpass-Filter

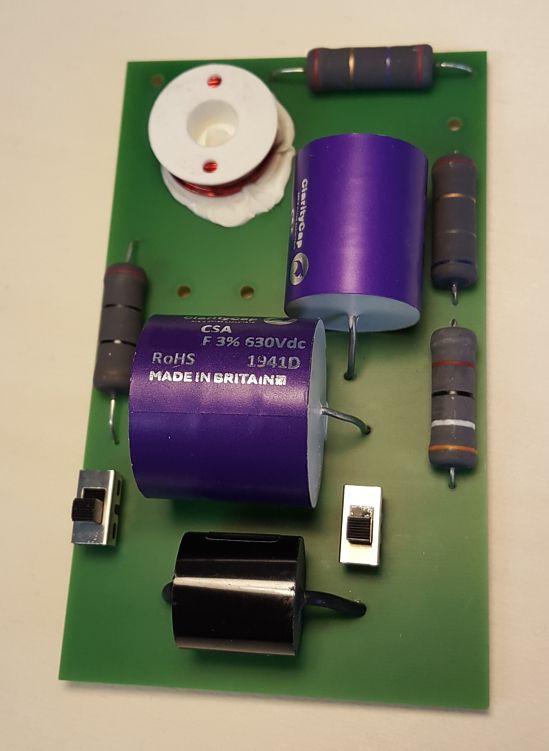

* Die Frequenzweichen- und Frequenzgang-Korrektur-Schaltung ist ausschließlich aufgebaut aus überragend klingenden,
  paarweise ausgemessenen High-End-Polypropylen-Kondensatoren aus dem Hause "Clarity Cap", engtolerierten
  Metalloxid- und Bifilar-Widerständen, sowie hochbelastbaren, niederohmigen und verzerrungsfreien Backlack-Luftspulen
  aus dem Hause "Mundorf".

* Alle Frequenzweichen-Bauteile besitzen eine Toleranz von maximal +/-1,5 % !

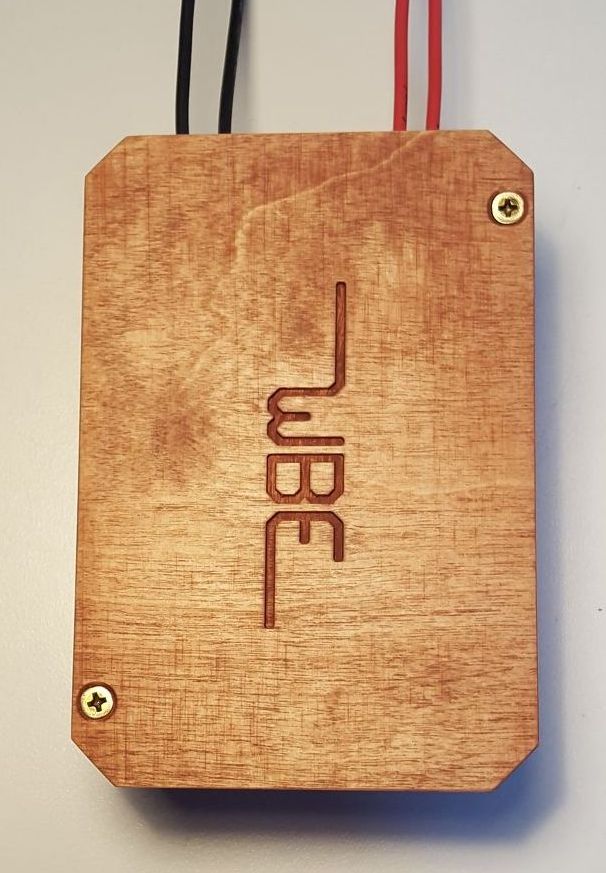

* Externes Schwingungs- und druckentkoppeltes Frequenzweichen-Gehäuse

* Die Frequenzweiche ist schwingungsentkoppelt ins externe Frequenzweichen-Gehäuse eingebaut, alle Bauteile sind
  zusätzlich mit einer dauerelastischen Klebemasse auf der Leiterplatte fixiert

* Frequenzverlauf, Phase und Pegel sind perfekt abgestimmt auf unsere Referenz-Lautsprecher

* Die gesamte Innen- und Zuleitungs-Verkabelung ist mit hochwertigsten, teflonisolierten Einzelkabeln der Marke
  "Van den Hul" - bestehend aus jeweils 98 hochreinen, versilberten Kupfer-Litzen - ausgeführt

* Die Zuleitungskabel sind fest montiert und mit edlen vergoldeten 4mm-"Bananen-Steckern" ausgestattet

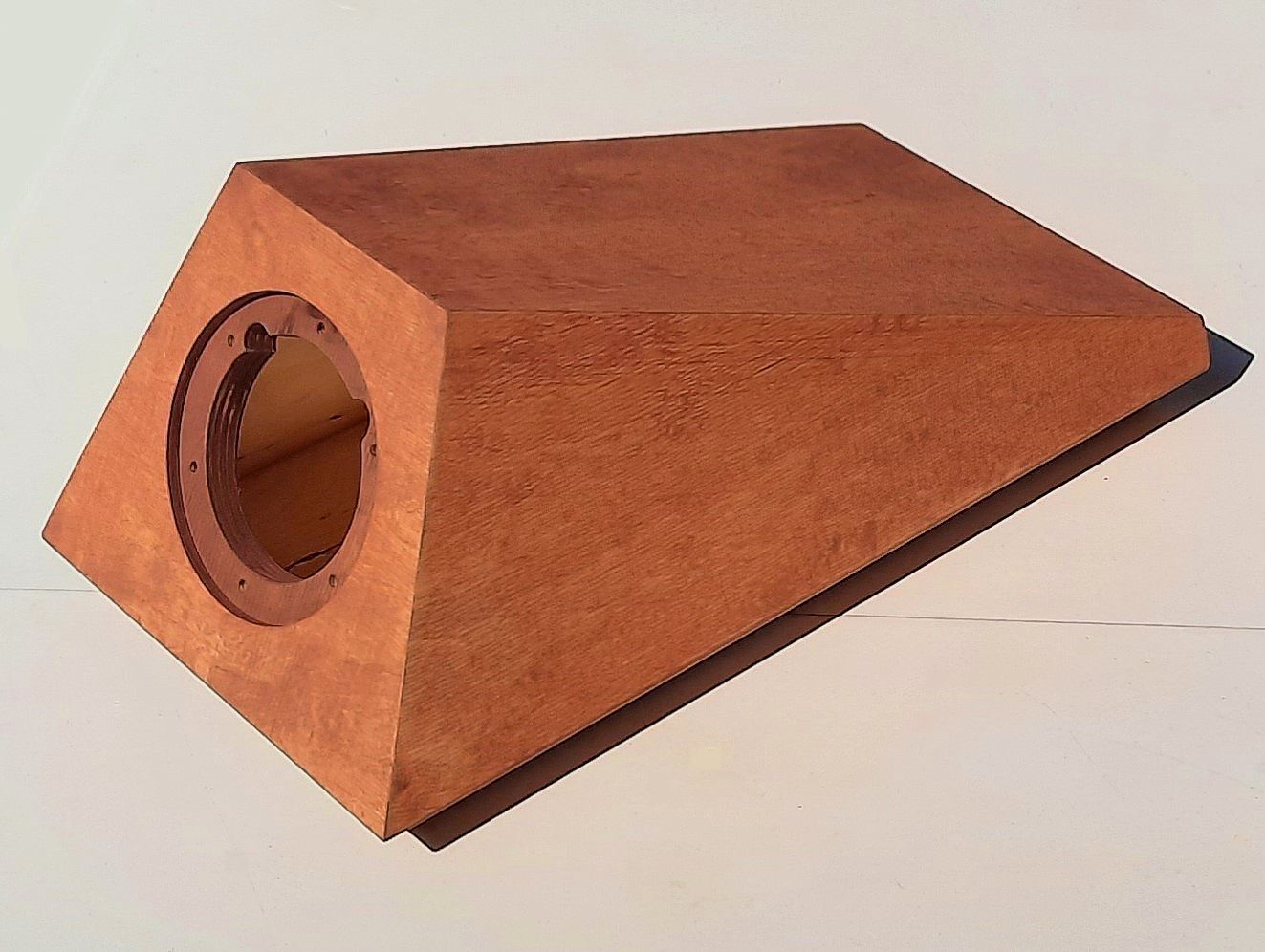

Leergehäuse ohne Lautsprecher-Chasis und ohne Dämpfungsmaterialien

Technische Daten (ermittelt mit diesen Messgeräten):


Anschluss: Paralleler Anschluss an die Klemmen Ihrer Lautsprecher mittels vergoldeten 4mm-"Bananen-Steckern".

Polung:      Phase 0 Grad oder 180 Grad (über Polung der Bananen-Stecker): abhängig von Lautsprecher-Aufstellung und
                   akustischen Gegebenheiten des Hörraumes !
                   Grundeinstellung Phase des Lautsprecher-Aufsatzes in Verbindung mit unseren Referenz-Lautsprechern: 0 Grad.

System: Passives Hochton-System in geschlossenem Gehäuse

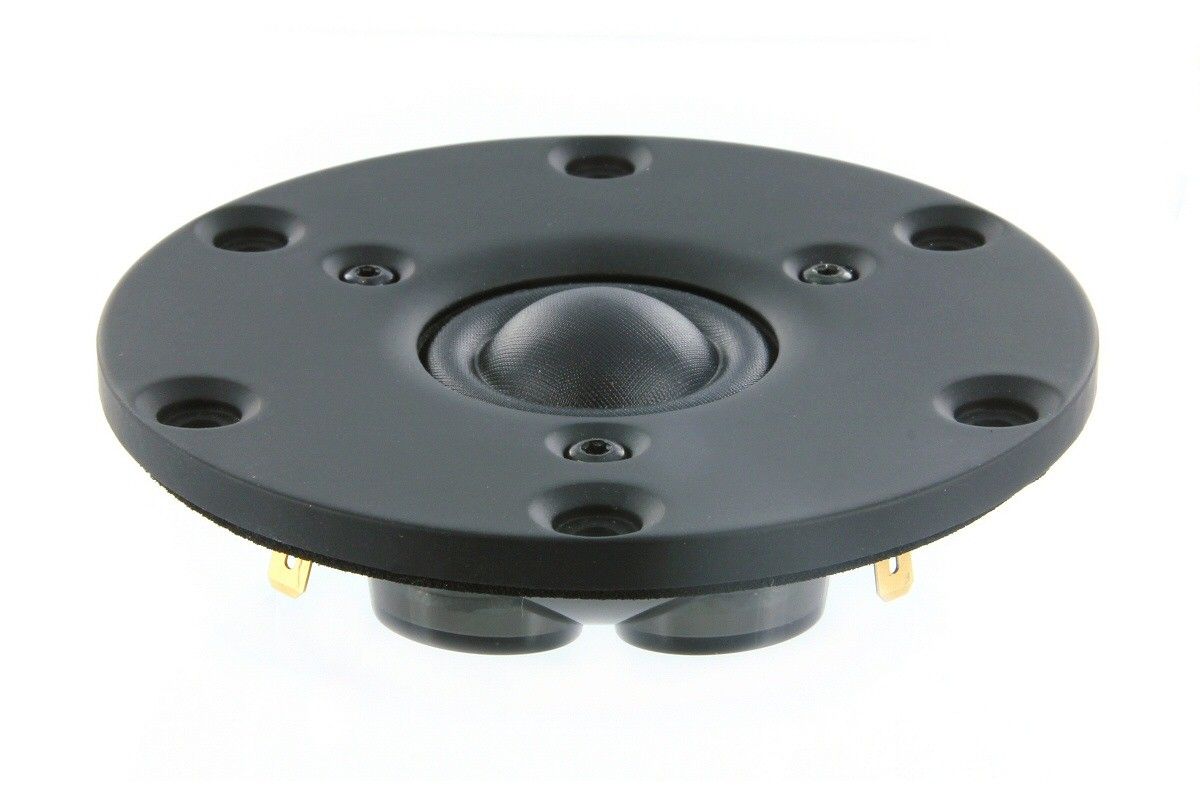

Bestückung: 1 x 26 mm Gewebe-Hochtonkalotte mit 6 Neodym-Magneten

Frequenzweiche/Filter: An unsere Referenz-Lautsprecher angepasstes, spezielles Hochpass-Filter

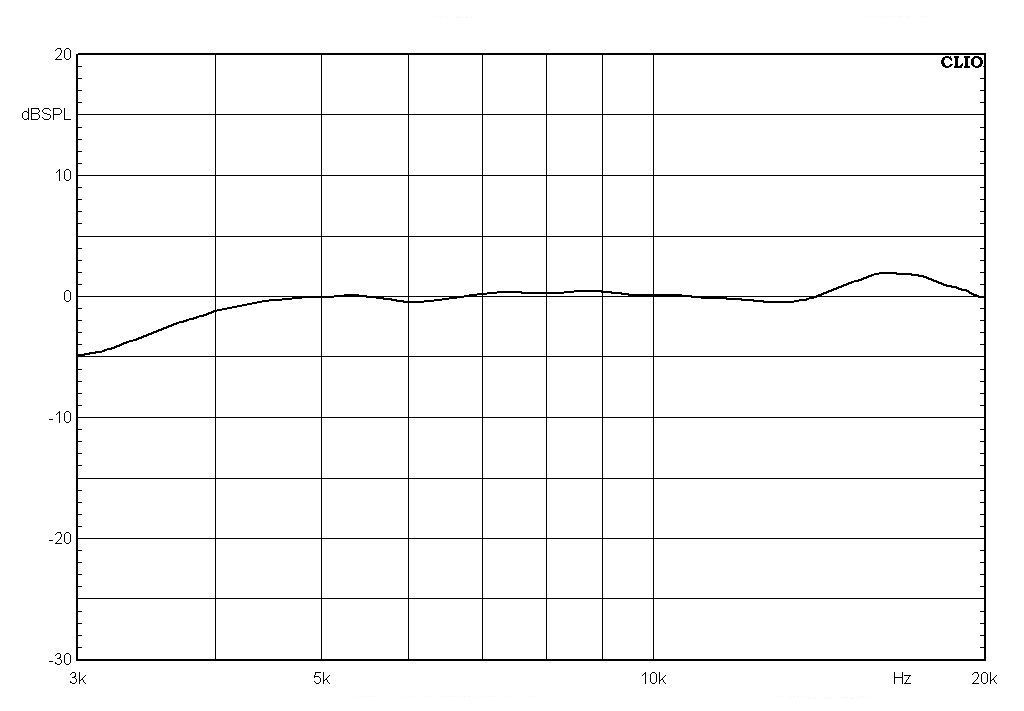

Diagramm: Auf 0 dB normalisierter Amplituden-Frequenzgang von 1 kHz bis 20 kHz
                  Messung im Nahfeldbereich, Diagramm-Auflösung: 1 dB je Strich
                  Messmikrofon senkrecht zu Kalotte

Obere Grenzfrequenz bezogen auf Referenzpegel:  39 kHz (-6 dB)
(Messung im Nahfeldbereich)

Nominelle Impedanz: 55 Ohm

Belastbarkeit mit Musikprogramm: 150 Watt ("long-term max. power" gemäß IEC 18.2)
                                                        (in Verbindung mit Stereo-Lautsprecher)

Empfindlichkeit im Arbeitsbereich: ca. 65 dB SPL (in 1 Meter Abstand bei Eingangsspannung 2,83 Vrms)



Einspielzeit: Ein Lautsprecher gilt nach folgenden Zeiten als weitestgehend (aber als noch nicht vollständig) eingespielt:
                    ca. 150 Stunden mit normalem Musikprogramm bei kleiner Lautstärke, bzw.
                    ca. 50 Stunden mit normalem Musikprogramm bei gehobener Lautstärke

                     Sie sind technisch interessiert und möchten mehr zu diesem Thema erfahren ?
                     Dann klicken Sie bitte hier.

Maße: H 17 cm * B 20 cm * T 37,5 cm


Gewicht: 10 kg (Lautsprecher-Aufsatz-Paar)


Hinweis: Technische und optische Änderungen vorbehalten

Generelles zum Gehäuse-Aufbau dieser Lautsprecher-Aufsätze:

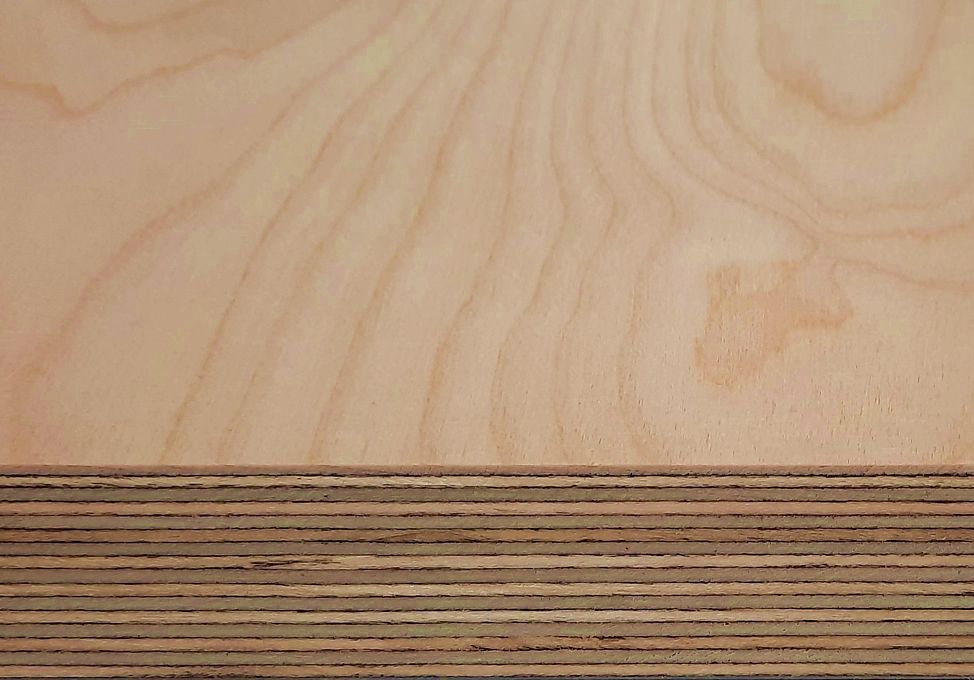

Alle Sichtteile dieser Lautsprecheraufsatz-Gehäuse sind aus schicht-verleimtem, wunderschön gemasertem
Birken-Multiplex-Holz gefertigt. Multiplex-Holz zeichnet sich zudem durch sein extrem resonanzarmes Verhalten aus.
