* Druckvoller Bass, präzise, detailreiche, sehr dynamische und räumliche Musikreproduktion,
  exaktes Timing mit Live-Charakter

* Einsatz einer professionellen Class-A-Ausgangsstufe für einen weit ausgedehnten
  Frequenzgang, eine hervorragende Kanaltrennung und ein exzellentes Klirrspektrum

* Sehr aufwendige, rauscharme Spannungsstabilisierung

* Layout kompromisslos auf kürzeste Signalwege optimiert

* Alle Widerstände in Metallschicht-Ausführung mit 1 Prozent Toleranz

* Alle frequenzbestimmenden Kondensatoren in FKP (Polypropylen)-Ausführung mit 0,5 Prozent Toleranz

* Spezialrelais mit vergoldeten Silberkontakten

* ALPS-High-Grade-Lautstärkepotentiometer

* Umschaltbarer dynamischer Ausgangswiderstand zur Anpassung an das verwendete

  NF-Kabel und den Eingang des Leistungsverstärkers

* Vorverstärker und mitgeliefertes, ausgelagertes 50VA-Kraftnetzteil in schweren, stabilen
  High-End-Feinstruktur-Gehäusen mit tiefschwarzen, hochglänzenden Acrylfronten

  und schwingungsdämpfenden Füßen

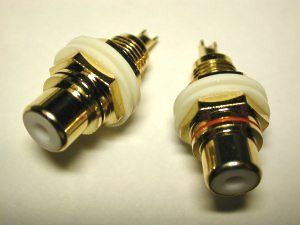

* Vergoldete Cincheingangs- und -ausgangsbuchsen

* Fernbedienung für Lautstärke inklusive einem freiprogrammierbaren, lernfähigen Infrarotgeber

  als Option lieferbar (LAZYBONES)

Technische Daten:


Anzahl/Art der Ein/Ausgänge: 5 Hochpegel-Eingänge (Cinch),
                                                 2 Line-Ausgänge (Cinch: "AC Out" u. "DC Out")

Verstärkung bei Rechtsanschlag des Potis: 3,9-fach / +11,8 dB bei 1 kHz
                                                                      (Kanaldifferenz bei 1 kHz: kleiner 0,8 dB bei Potistellung 0 dB bis -40 dB)

Eingangswiderstände bei 1 kHz:  nominell 100 kOhm, Eingänge DC-gekoppelt

Ausgänge: "DC Out": Ausgangswiderstand wählbar 115 / 475 Ohm, DC-gekoppelt,
                   "AC Out": Ausgangswiderstand wählbar 115 / 475 Ohm, Kopplung über 2,2 µF

Maximale Ausgangsspg. bei 1 kHz: 7,5 Veff an 10 kOhm


Diagramm: Frequenzgang, DC - 130 kHz -3 dB, Poti 45 Grad aufgedreht, 1 Kanal dargestellt

Anstiegs/Abfallzeit: 2,6 µsec (gemessen von 10 % bis 90 %, Poti 45 Grad aufgedreht)

Max. DC-Ausgangsoffset: +/- 1,2 mV (Ausgang "DC Out")

Übersprechdämpfung: 90 dB (2 Veff Eing., Poti 45 Grad aufgedreht, gegenüberlieg.
                                     Eingang mit 40 Ohm abgeschlossen, GND-Buchse geerdet)

Geräuschspannungsabstand: -103 dB (A-bewertet, bez. auf 500 mV, Poti auf Linksanschlag,
                                                GND-Buchse geerdet, Eing. kurzgeschl. u. floating)

Gesamtklirr (THD+N): 0,00067 % bei 1,6 Veff an 10 kOhm
                                    (GND-Buchse geerdet, Meßbandbreite 22 Hz - 22 kHz, Eingang 4 Veff, 1 kHz)

Intermodulationsverzerrung: 0,0015 % b. 1,0 Veff an 10 kOhm (gemessen nach

                                              SMPTE: 60 Hz / 7 kHz, 4:1, Eingang 4 Veff)


Diagramm: Klirrspektrum bei 1 Veff Ausgangsspannung (1 kHz)

Energie-Verbrauch (Wirkleistung): Gerät eingeschaltet: 2,5 Watt bei 230 V Netzspannung
                                                       Gerät ausgeschaltet: 0,0 Watt

Netzzuleitung: fest montiert, Länge ca. 210 cm, abgewinkelter Netzstecker

Maße: B 284mm * H 70mm * T 260mm (Line-Vorverstärker)
            B 133mm * H 70mm * T 260mm (Kraftnetzteil)


Gewicht: 6,1 kg (Line-Vorverstärker mit Kraftnetzteil)


Hinweis: Technische und optische Änderungen vorbehalten

Wichtige Hinweise für Referenz-Line-Vorverstärker "Veracity No.48"
(Dieses Dokument liegt dem Neugerät bei Auslieferung bei)


Sehr geehrter Musikliebhaber,

wir danken Ihnen für das Vertrauen, das Sie der Firma WBE mit dem Kauf des Referenz-Hochpegel-Vorverstärkers "Veracity No.48" entgegengebracht haben. Mit diesem Gerät haben Sie einen hervorragend klingenden Vorverstärker der neuesten Generation erworben, der sich durch seine erstklassigen Daten und seine vorbildliche Verarbeitung auszeichnet. Bitte beachten Sie daher unbedingt folgende Punkte:

1) Lassen Sie Ihrem neuen Vorverstärker und dem zugehörigen externen Netzteil nach Entnahme aus dem Versandkarton und Untersuchung auf etwaige Transportschäden bitte 2 Stunden Zeit, die umgebende Raumtemperatur anzunehmen. Stellen Sie erst danach die Kabelverbindungen zum öffentlichen Stromnetz (230 Volt ~) her.
Durch schnellen Temperaturwechsel kann im Innern der Geräte Kondenswasser entstehen, welches zu Fehlfunktionen oder gar zur sofortigen Beschädigung der Elektronik führt. Dies gilt natürlich ganz besonders für die kalten Wintermonate.

2) Stellen Sie Ihren Vorverstärker und das zugehörige Netzteil auf einen stabilen, ebenen Holz- oder MDF-Untergrund.

3) Achten Sie darauf, daß keine Gegenstände oder Flüssigkeiten durch die Lüftungsschlitze ins Innere der Geräte gelangen !
Betreiben Sie die Geräte nicht im Freien oder in Feuchträumen, wie z.B. Waschküchen, Badezimmer, Saunen oder Schwimmbädern.
Betreiben Sie die Geräte niemals mit geöffnetem Deckel.
Betreiben Sie die Geräte niemals während einer Gewitterlage, um Überspannungsschäden zu vermeiden. Ziehen Sie bitte
bei einer Gewitterlage den Netzstecker des Gerätes aus der Steckdose; das Ausschalten des Netzteiles ist NICHT ausreichend).
Die Geräte dürfen keiner übermäßigen Hitze (z.B. Feuer) ausgesetzt werden. Stellen Sie auch keine Kerzen auf die Geräte.
Schützen Sie die Geräte vor starken Erschütterungen.
Stellen Sie die Geräte nicht an einem beengten Ort auf (z.B. in einem Bücherregal oder Ähnlichem)
Installieren Sie die Geräte  nur an Orten mit guter Belüftung.
Trennen Sie die Geräte in einem Notfall (starke Geruchsentwicklung, Hitze oder Feuer) sofort vom 230 Volt-Netz.

4) Ihr neuer Vorverstärker lief im Rahmen der Endkontrolle und während des vorhergehenden Dauerlaufs bereits mehrere Stunden. Lassen Sie ihn bitte trotzdem bei der ersten Inbetriebnahme 2 Stunden "warmlaufen" und spielen ihn danach mindestens 200 Stunden mit Musikprogramm ein. Erst nach dieser Einspielphase / Warmlaufzeit entfaltet der Vorverstärker seine ganze Musikalität.
Der Netzschalter befindet sich auf der Geräterückseite des externen Netzteils.

5) Die richtige Polarität des externen Netzteils zur Steckdose ist am Netzstecker mit einem „Ringlochverstärker“, ein Teil, wie Sie es auch im Büro finden, gekennzeichnet. Der Ringlochverstärker zeigt die Netz-Phase an.

6) Hat die auf der Geräterückseite befindliche Netzeingangs-Schmelzsicherung des extrenen Netzteiles ausgelöst, so ersetzen Sie diese bitte durch eine Sicherung mit gleichem Wert und gleicher Auslösecharakteristik. Ziehen Sie jedoch unbedingt vorher den Netzstecker aus der Steckdose.

ACHTUNG: Gerät immer ausschalten (Netzschalter des externen Netzteiles), bevor Sie irgendwelche Kabel ein- oder ausstecken !

…..Und nun wünschen wir Ihnen viel Freude beim Musikhören.


Mit musikalischen Grüßen aus Ilshofen-Oberaspach

Ihr WBE-Team



Fernbedienung Lazybones

Bei der Lautstärkefernbedienung Lazybones handelt es sich um eine Option zu Ihrem Hochpegel-Vorverstärker
Veracity No.48. Sie "bedient" das im Vorverstärker eingebaute, motorgetriebene High-Grade-Lautstärkepotentiometer, das jedoch auch
jederzeit von Hand gedreht werden kann.

Die Fernbedienung Lazybones beinhaltet den Infrarotempfänger, bzw. den Infarotdecoder, die beide zur Vermeidung von hochfrequenten Störungen im Gehäuse des Kraftnetzteils Power No.48 eingebaut sind und von einem eigenen, separaten Stromkreis versorgt werden.

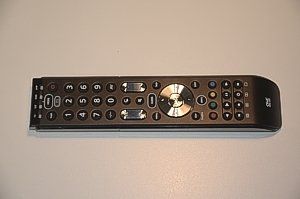

Sie beinhaltet ebenfalls den sehr hochwertigen Fernbedienungs-Geber, den Sie zur Bedienung in der Hand halten.
Der Fernbedienungs-Geber ist programmierbar (mittels Geräte-Codes) und einlernfähig (mittels Kopieren einzelner Tasten-Funktionen) und kann - Ihren Vorverstärker mitgezählt - bis zu 4 verschiedene Geräte „ansprechen“, bzw. vollständig verwalten.

Diese Geräte sind auf dem Fernbedienungs-Geber wie folgt bezeichnet:

TV = Fernsehgerät
SAT = Set-Top-Box
DVD = DVD-Player, Bluray-Player oder CD-Player
AMP = WBE-Vorverstärker Veracity No.48

Sie finden diese Bezeichnungen (über den blau leuchtenden LEDs) ganz oben auf dem Fernbedienungs-Geber. Mit der darunterliegenden Taste *MODE* können Sie das gewünschte Gerät / die gewünschte Geräte-Ebene „ansprechen“.

Damit haben Sie die Möglichkeit, ab sofort alle in Ihrem Besitz befindlichen fernbedienbaren Geräte mit einem einzigen Geber zu bedienen.
Die Lautstärke-Kontrolle Ihres neuen Vorverstärkers wurde bereits (von uns) auf die Geräte-Ebene „AMP“ programmiert.
Beim Programmieren, bzw. Einlernen der Befehle Ihrer anderen fernbedienbaren Geräte in den lernfähigen
Fernbedienungs-Geber folgen Sie bitte der beiliegenden Bedienungsanleitung.

Die Bedienung des Fernbedienungs-Gebers ist denkbar einfach:

Zuerst müssen Sie das gewünschte Gerät (bezeichnet mit TV / SAT / DVD / AMP) „ansprechen“.

Wie bereits oben erwähnt, finden Sie diese Bezeichnungen ganz oben auf dem Fernbedienungs-Geber. Mit der darunterliegenden Taste *MODE* können Sie das gewünschte Gerät „ansprechen“.

Sie möchten Ihren neuen Vorverstärker Veracity No.48 „ansprechen“ ?

Drücken Sie sooft auf die Taste *MODE* unter den Gerätebezeichnungen, bis die Geräte-Ebene „AMP“ für ein paar Sekunden blau aufleuchtet.

Sie möchten nun die Lautstärke Ihres neuen Vorverstärkers ändern ?

* Drücken Sie die silberne Doppel-Taste mit dem großen Lautsprechersymbol, wenn Sie die Lautstärke erhöhen möchten oder drücken Sie die silberne Doppel-Taste mit dem kleinen Lautsprechersymbol, wenn Sie die Lautstärke verringern möchten.

Sie finden diese silberne Doppel-Taste in der Mitte des Fernbedienungs-Gebers.

Anmerkung: Das zuletzt „angesprochene“ Gerät bleibt solange gespeichert, bis Sie mittels der *MODE*-Taste unter den Gerätebezeichnungen ein anderes Gerät „ansprechen“.

Wenn Sie den Vorverstärker Veracity No.48 ausschalten und wieder einschalten (Netzschalter am externen Kraftnetzteil), bleibt die zuvor gewählte Lautstärkeeinstellung erhalten.

…..Und nun wünschen wir Ihnen viel Freude beim Musikhören.


Mit musikalischen Grüßen aus Ilshofen-Oberaspach

Ihr WBE-Team


                                                                     ---------------------------------------------------------


.... was ist sonst noch wichtig:

Service
Eventuelle Reparaturen müssen durch qualifiziertes Fachpersonal erfolgen. Für Reparaturen an WBE-Geräten wenden Sie sich bitte direkt an WBE. Änderungen jeglicher Art am Gerät sind nicht erlaubt. Bei Nichtbeachtung verliert das Gerät seine CE-Konformität und die Gewährleistung (umgangssprachlich auch "Garantie" genannt).

Gewährleistung/Garantie
Wir gewähren auf dieses Gerät die gesetzlich vorgeschriebene Gewährleistung von zwei Jahren ab dem Tag des Kaufs (umgangssprachlich auch "Garantie" genannt). Als Gewährleistungsnachweis dient der Kaufbeleg.
Schäden, die durch unsachgemäße Installation oder unsachgemäße Behandlung entstanden sind, unterliegen nicht der Gewährleistung.
Ihre Beseitigung ist daher kostenpflichtig. Schadensersatzansprüche jeglicher Art, insbesondere von Folgeschäden, sind ausgeschlossen. Eine Haftung, die den Warenwert des Gerätes übersteigt, ist außerdem ausgeschlossen.
Es gelten die Allgemeinen Geschäftsbedingungen der Firma WBE.

CE-Kennzeichnung
Dieses Produkt ist bei ordnungsgemäßer Installation CE-konform.

Gerne übersenden wir Ihnen bei Bedarf eine EU-Konformitätserklärung ("EU Declaration of Conformity") dieses Gerätes in Papierform.

RoHS-Konformität
Dieses Produkt wurde RoHs-konform gefertigt.

WEEE-Altgeräte-Entsorgung
Auch wenn WBE-Produkte äußerst solide und nachhaltig gefertigt werden, erreichen auch diese irgendwann einmal ihr Lebensende. Für diesen Fall gilt Folgendes:
Das auf unserem Gerät aufgebrachte Symbol "durchgestrichene Mülltonne" ist das EG-Symbol für die getrennte Entsorgung von Elektronikschrott. Dieses Gerät enthält elektrische und elektronische Bauteile, die nach der Entsorgung des Gerätes erneut verwendet oder durch stoffliche Verwertung recycelt werden. Es darf deshalb nicht mit dem Hausmüll entsorgt werden.
Im Entsorgungsfall bringen Sie bitte das zu entsorgende Gerät zu einer kommunalen Sammelstelle (umgangssprachlich auch "Wertstoffhof" genannt) oder Ihrem Fachhändler zurück oder erfragen dort weitere Auskünfte.
WBE ist im Elektro-Altgeräteregister eingetragen.
