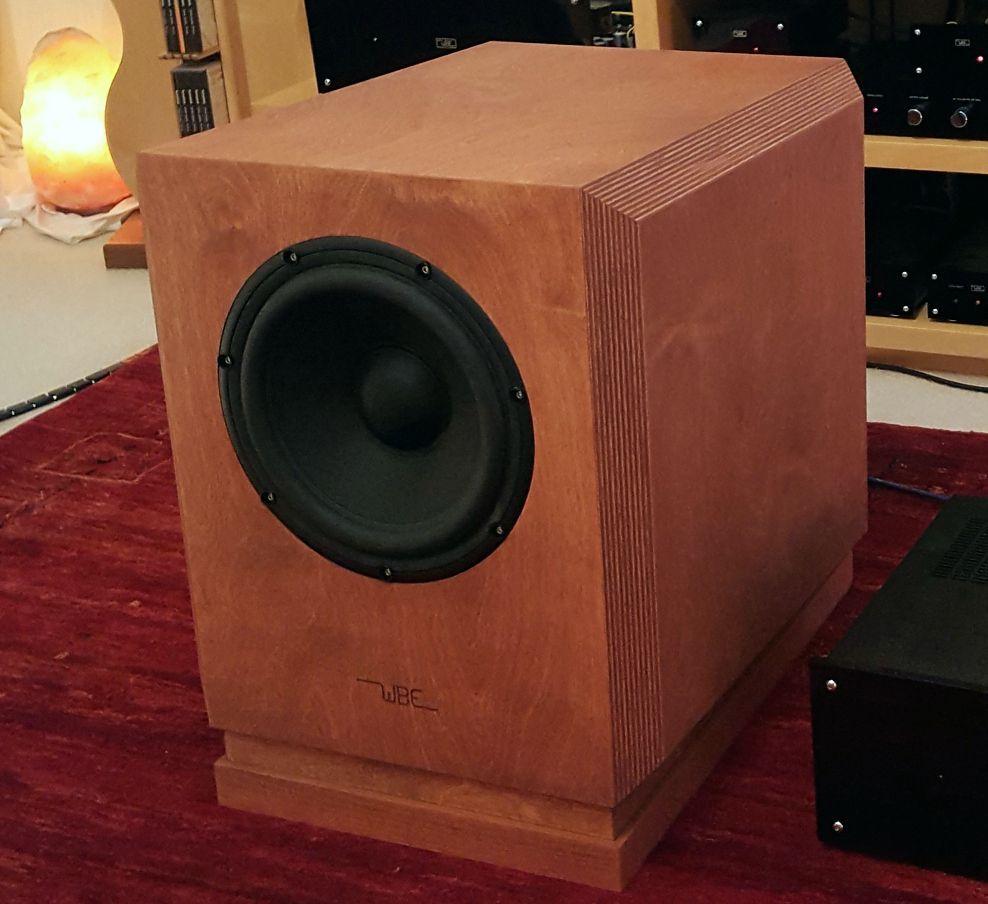

Groundworker No.48, behandelt mit High-Solid-Hartöl im Farbton "Edel-Bubinga".


* Klangneutraler Hochleistungs-Referenz-Subwoofer mit sehr präzisen und extrem tief hinabreichenden, verzerrungsarmen
  Bässen, Frequenzgang-Erweiterung bis zur unteren (menschlichen) Hörgrenze hinab

* Knochentrockener Tiefbass, ungestüme Dynamik, massiver Zuwachs des maximal möglichen Schalldrucks Ihrer
  Lautsprecher-Kombination

* Aktive Trennung zwischen Subwoofer und Stereo-Lautsprecher (Hochpass und Tiefpass) über mitgelieferte aktive
  Frequenzweiche "Sub No.40"

* Frequenzverlauf und Phase des Subwoofers sind über die mitgelieferte aktive Frequenzweiche perfekt an unsere
  Referenz-Lautsprecher angepasst und garantieren exaktes Timing mit Live-Charakter

* Der Pegel des Subwoofers ist präzise an die Raumgegebenheiten anpassbar (über großen internen Trimmer in der mitgelieferten
  aktiven Frequenzweiche)

* Die untere Grenzfrequenz der Stereo-Lautsprecher (Hochpass) ist ebenfalls präzise und fein gestuft an die Raumgegebenheiten
  anpassbar (über hochwertige interne Kodierschalter in der mitgelieferten aktiven Frequenzweiche)

* Für Sonderanwendungen sind die Stereo-Lautsprecher auch auf "Full-Range-Betrieb" schaltbar (interner hochwertiger
  Kodierschalter in der mitgelieferten aktiven Frequenzweiche)

* Extrem resonanzarmes, teils doppelwandiges, mehrfach versteiftes Subwoofer-Gehäuse mit einer Gesamt-Wandstärke
  von bis zu 52 mm

* Alle Sichtteile des -Subwoofergehäuses aus schicht-verleimtem 30 mm starkem Birken-Multiplex-Holz gefertigt

* Innenversteifungen in 25 mm starkem MDF für eine weitere Resonanzminimierung

* Verwendung einer elastischen Klebeschicht zwischen Außen-Gehäuse und Gehäuse-Aufdoppelungen verbessert
  die Schall-Dämmung des Subwoofer-Gehäuses und minimiert Resonanzen zusätzlich

* Verschiedene, auf die jeweilige Position hin optimierte Dämpfungsmaterialien vermeiden Schall-Reflektionen
  und stehende Wellen im Innern des Subwoofer-Gehäuses

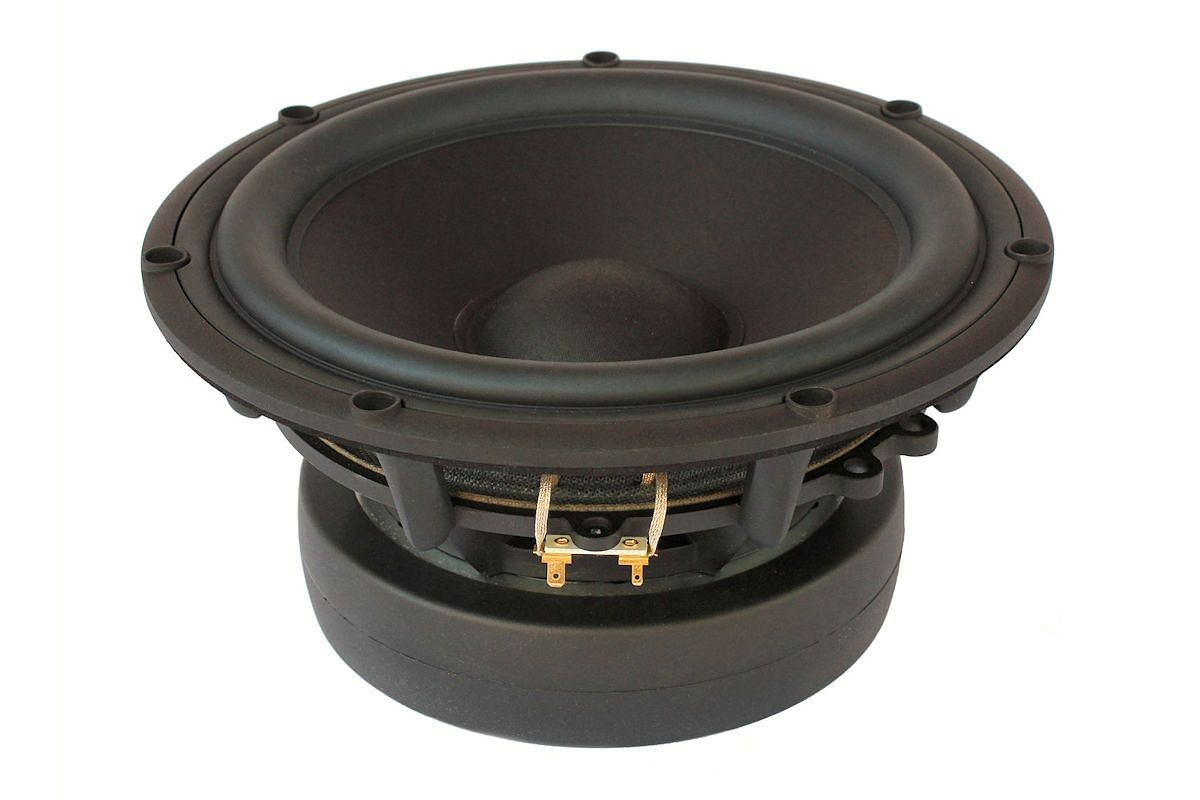

* Verwendung eines hochbelastbaren Langhub-Tieftöners mit verwindungssteifer und hochdämpfender Sandwich-Papier-Membran

* Gesamte Innenverkabelung des Subwoofers mit hochwertigsten, teflonisolierten Einzelkabeln der Marke "van den Hul", bestehend
  aus jeweils 98 hochreinen, versilberten Kupfer-Litzen

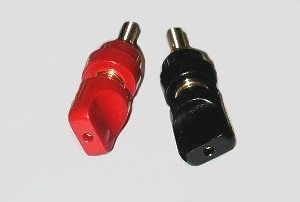

* Rückseitiges Anschlußfeld des Subwoofers mit 2 vergoldeten 100-Ampere-Schraubklemmen

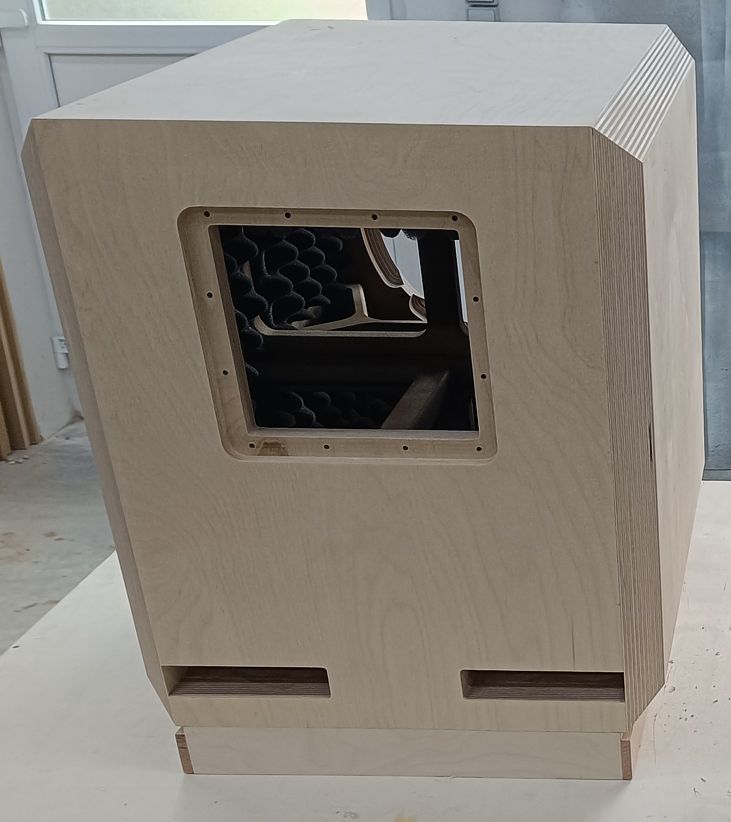

Hintere Öffnungsklappe für Anschlussfeld und Bassreflex-Kanäle, Gehäuse noch
ungeschliffen und unbehandelt

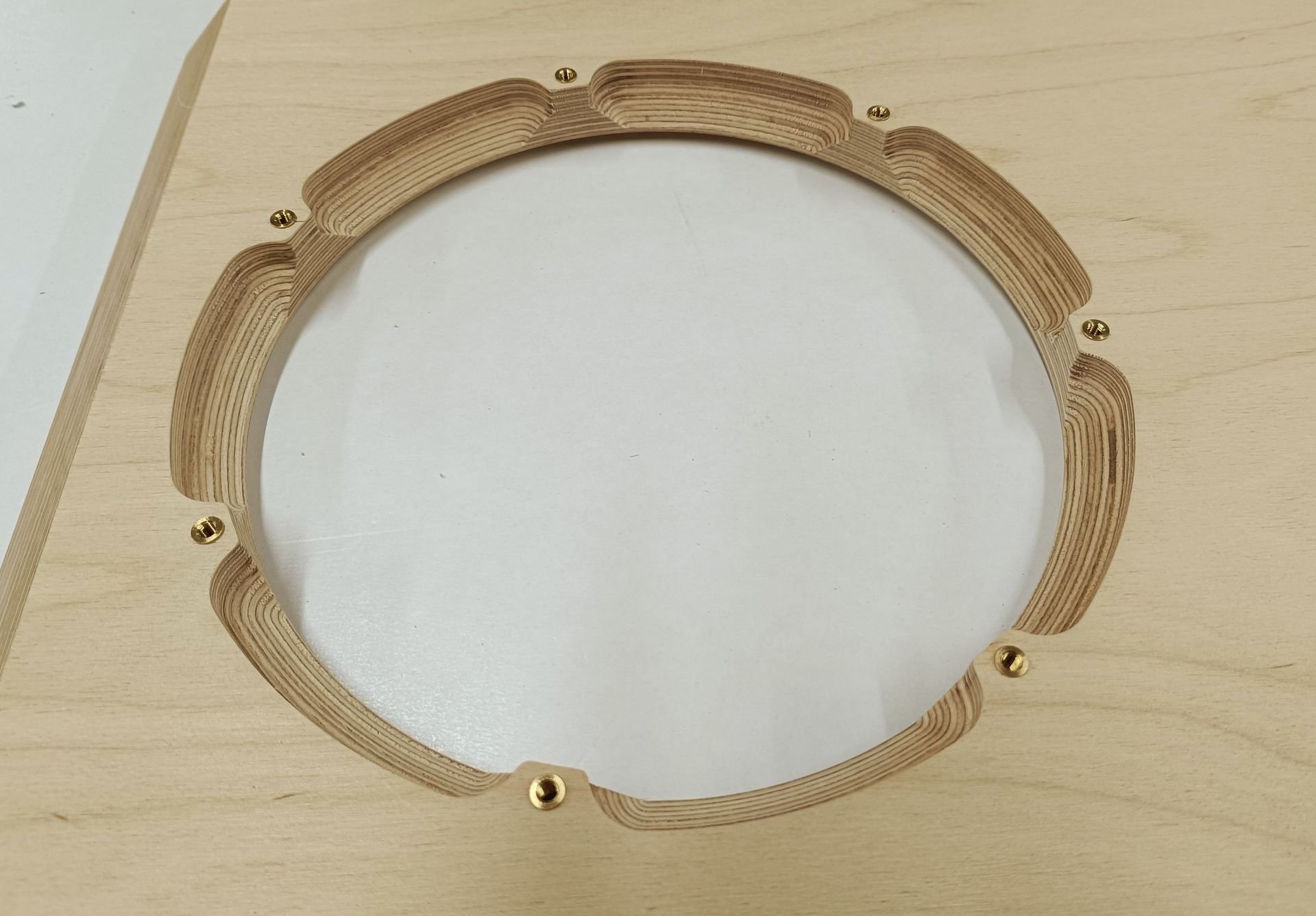

Hinterschnittene Schallwand zur Reduzierung des Strömungs-Widerstandes beim Tieftöner

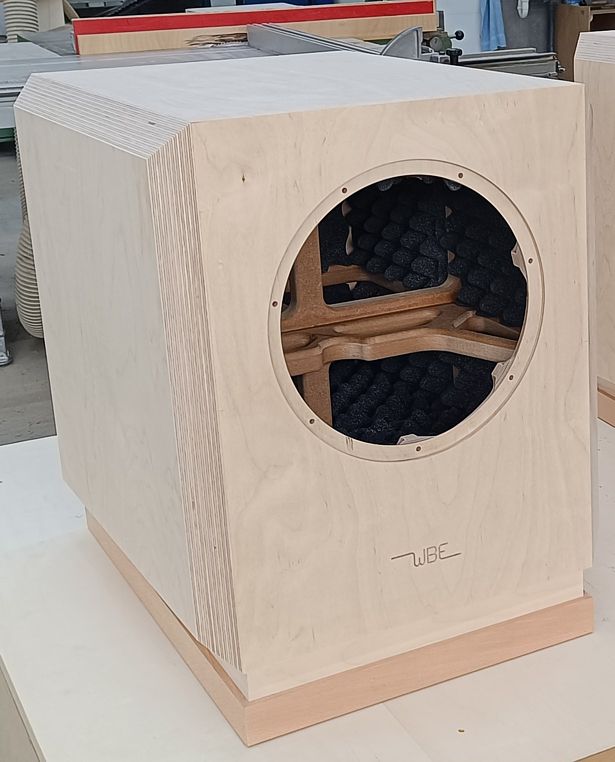

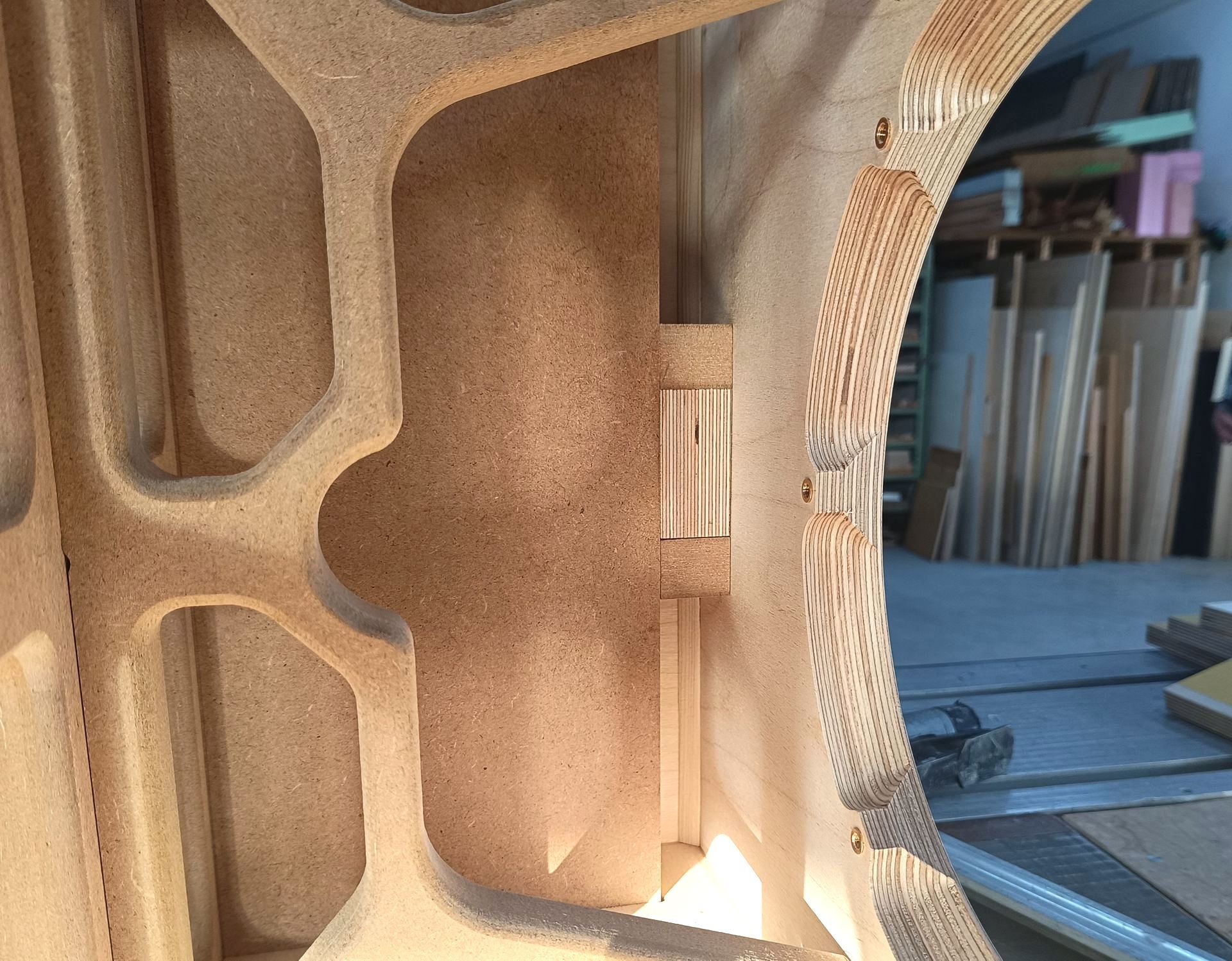

Ein Blick von oben ins Innere des Subwoofer-Gehäuses

Technische Daten (ermittelt mit diesen Messgeräten):


System: Passives bassreflex-unterstütztes Hochleistungs-Subwoofer-System mit aktiver Frequenzweiche
               Abstimmfrequenz des Subwoofer-Systems: 23 Hz
               Die aktive Frequenzweiche ist im Lieferumfang enthalten
               Zum Betrieb des Subwoofers ist ein kräftiger, stabiler Leistungsverstärker erforderlich

Bestückung Subwoofer: 1 x 280 mm hochbelastbarer Langhub-Tieftöner mit Papier-Sandwich-Membran

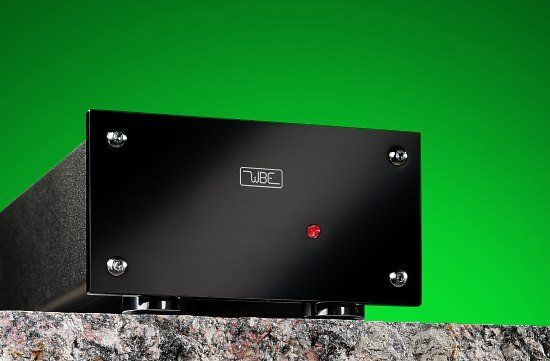

                            Techn. Daten der aktiven Frequenzweiche "Sub No.40":

Eingangswiderstände bei 1 kHz: je Eingang: 100 kOhm, Eingänge DC-gekoppelt

Frequenztrennung Subwoofer: Über aktive Frequenzweiche "Sub No.40":

(Tiefpass)                                  Mischverstärker für linken und rechten Kanal
                                                  Ausgangswiderstand 115 Ohm, DC-gekoppelt

                                                  Obere Grenzfrequenz: 40 Hz (-3 dB), Flankensteilheit 24 dB/Okt, Filtertyp Butterworth
                                                  Phase an unsere Leistungsverstärker und Referenz-Lautsprecher angepasst
                                                  Ausgangspegel ist (gegenüber dem Eingangspegel) von -oo dB bis +12 dB einstellbar (Trimmer)
                                                  (Messfrequenz: 23 Hz)

Frequenztrennung Stereo-Lautsprecher: Über aktive Frequenzeiche "Sub No.40":
(Hochpass)                                               Eingangspegel = Ausgangspegel
                                                                 Untere Grenzfrequenz der Stereo-Lautsprecher: 37 Hz (-3 dB), Flankensteilheit 6 dB/Okt,
                                                                 Die Eingangswiderstände des verwendeten Leistungsverstärkers, bzw. der verwendeten
                                                                 Leistungsverstärker müssen 56 kOhm betragen

                                                                 Die Stereo-Lautsprecher sind für Sonderanwendungen auch auf "Full-Range-Betrieb"
                                                                 schaltbar (Aktivierung über Einfach-Kodierschalter = off)


                                                         Einstellungen der internen Kodierschalter:

                                                                 Grundeinstellung Pegel des Subwoofers: ca. 45 % vom max. möglichen Pegel (Trimmer)
                                                                 Die optimale Einstellung ist abhängig von Lautsprecher-Aufstellung und akustischen                                                                                   Gegebenheiten des Hörraumes !


ACHTUNG:  Die Verstärkungsfaktoren aller Leistungsverstärker für Stereo-Lautsprecher und Subwoofer müssen identisch sein !
                     Alle Leistungsverstärker für Stereo-Lautsprecher und Subwoofer müssen eine nicht-invertierende Signalverarbeitung
                     aufweisen, der Eingangswiderstand der verwendeten Leistungsverstärker für die Stereo-Lautsprecher
                     muss 56 kOhm betragen !

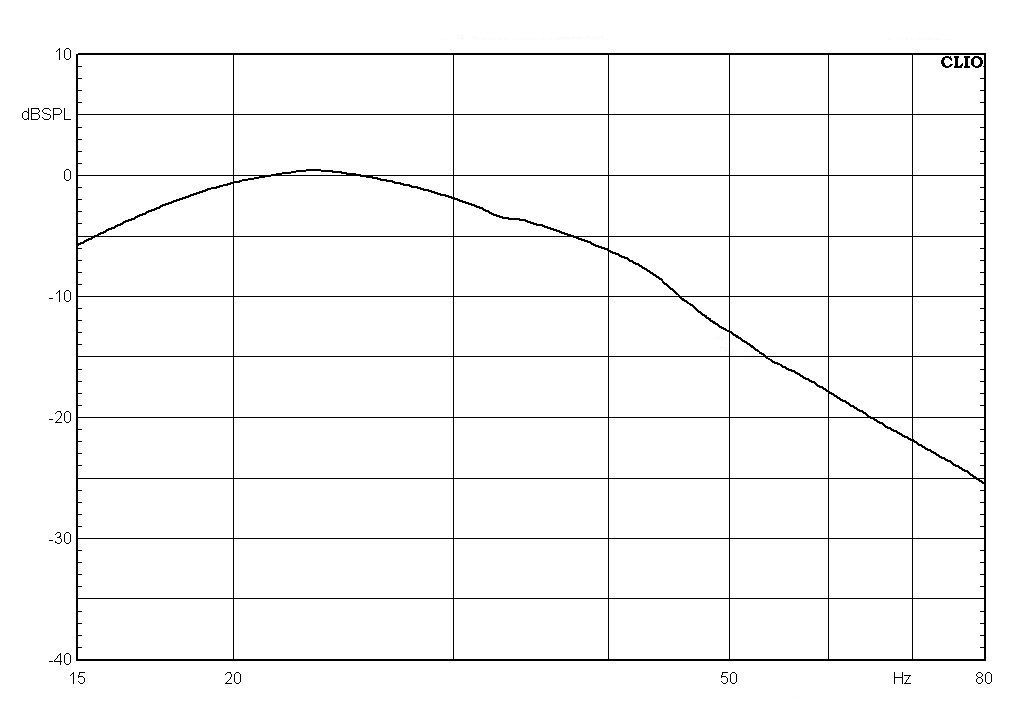

Diagramm: Auf 0 dB normalisierter Amplituden-Frequenzgang des Subwoofers
                  von 15 Hz bis 80 Hz (Messung Bassreflex-System im Nahfeldbereich,
                  Messung über aktive Frequenzweiche "Sub No.40" und Essence No.8000)
                  Diagramm-Auflösung: 1 dB je Strich

Untere Grenzfrequenz des Subwoofers
mit aktiver Frequenzweiche "Sub No.40"
und Essence No.8000 (Messung
Bassreflex-System im Nahfeldbereich):              15 Hz (-6 dB)


Obere Grenzfrequenz des Subwoofers
mit aktiver Frequenzweiche "Sub No.40"
und Essence No.8000 (Messung
Bassreflex-System im Nahfeldbereich):              40 Hz (-6 dB)

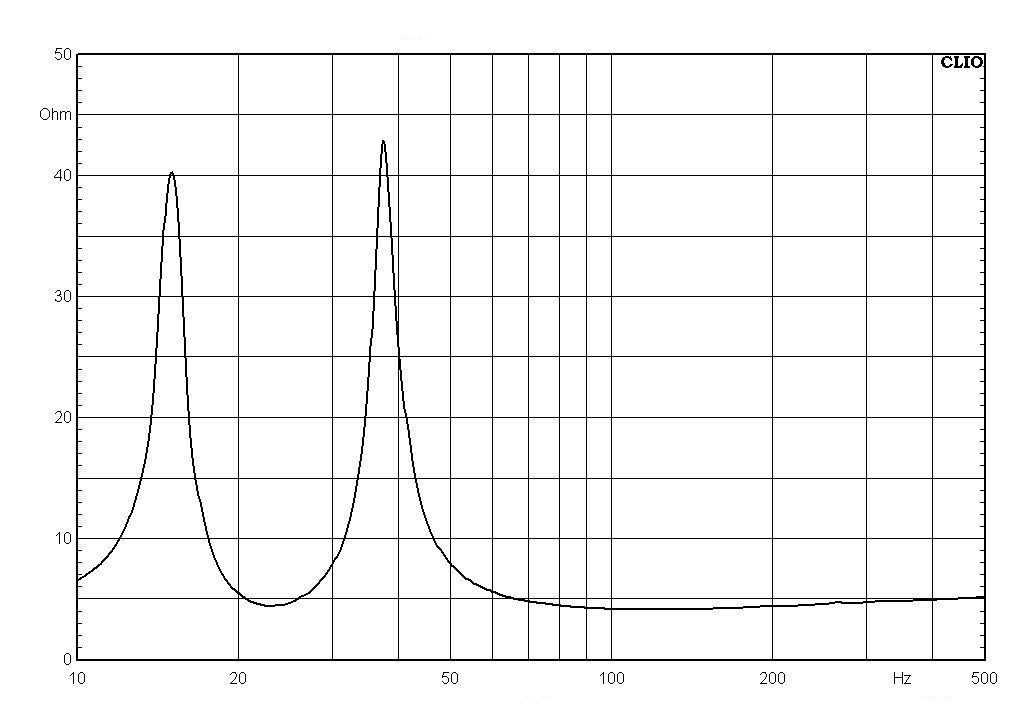

Diagramm Subwoofer: Impedanzverlauf von 10 Hz bis 500 Hz
                                     Diagramm-Auflösung: 1 Ohm je Strich
                                     Impedanz-Minimum: 4,1 Ohm bei 120 Hz

Nominelle Impedanz Subwoofer: 5 Ohm

Belastbarkeit mit Musikprogramm: 500 Watt ("long-term max. power" gemäß IEC 18.2)
                                                        bei Betrieb mit der aktiven Frequenzweiche "Sub No.40" und einem kräftigen, stabilen
                                                        Endverstärker

Einspielzeit: Alle Chasis (Tieftöner, Mitteltöner, Hochtöner, etc.) eines neuen Lautsprechers verändern während der Einspielzeit
                    kontinuierlich ihre technischen Parameter (Thiele-Small-Parameter). Dies geschieht ohne weiteres Zutun durch ihre
                    Membranbewegungen während des "Betriebs". Ein spezielles Einspiel-Signal ist dazu nicht notwendig.
                    Ein Lautsprecher ist dann vollständig eingespielt, wenn sich die TS-Parameter aller Chasis im weiteren
                    Betrieb nicht mehr verändern. Erst ca. 12 bis 15 Jahre nach der Einspielzeit beginnen die Chasis alterungsbedingt
                    dann wieder, ihre TS-Parameter zu verändern.

                    Ein Lautsprecher gilt nach folgenden Zeiten als weitestgehend (aber als noch nicht vollständig) eingespielt:
                    ca. 150 Stunden mit normalem Musikprogramm bei kleiner Lautstärke, bzw.
                    ca. 50 Stunden mit normalem Musikprogramm bei gehobener Lautstärke
                    (Achtung: die Lautsprecher-Chasis sollen eingespielt und NICHT "gegrillt" werden)

Maße: H 57,0 cm (vorn) * B 45,0 cm * T 53,0 cm (Subwoofer ohne Anschlussklemmen)
           H 57,0 cm (vorn)  * B 45,0 cm * T 58,0 cm (Subwoofer mit Anschlussklemmen)
           Subwoofer ist um 2,8 Grad nach hinten geneigt


Gewichte: 49 kg (Subwoofer)
                 4,7 kg (Aktive Frequenzweiche mit Kraftnetzteil)


Hinweis: Technische und optische Änderungen vorbehalten

Generelles zum Gehäuse-Aufbau dieser Lautsprecher:

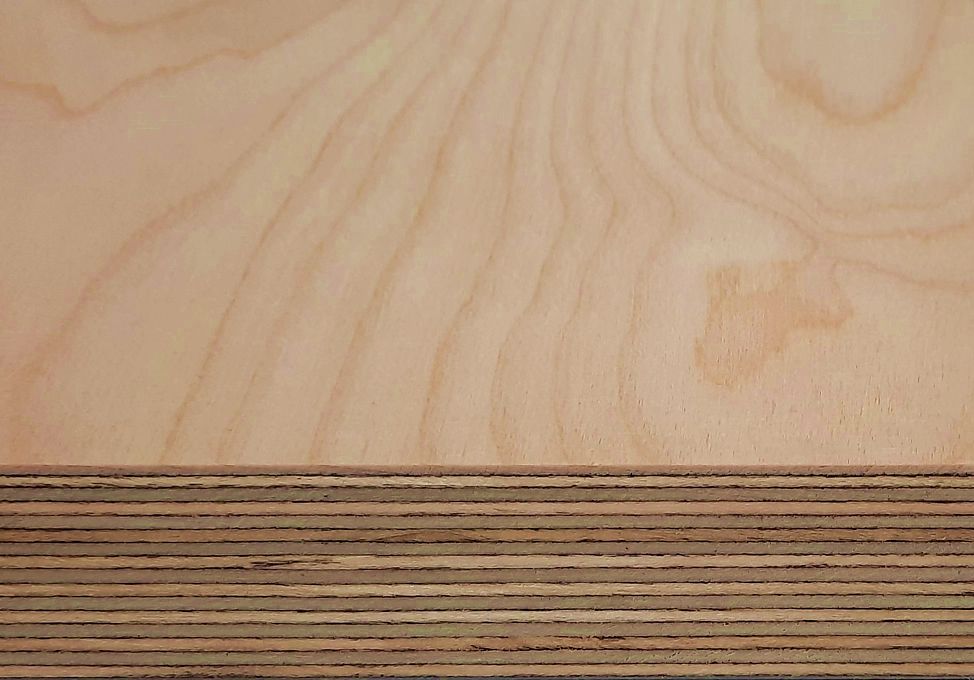

Alle Sichtteile dieser Subwoofer-Gehäuse sind aus schicht-verleimtem, wunderschön gemasertem
Birken-Multiplex-Holz gefertigt. Multiplex-Holz zeichnet sich zudem durch sein extrem resonanzarmes Verhalten aus.
