* Straffer Bass, präzise, detailreiche, durchsichtige und räumliche Musikreproduktion,
  exaktes Timing mit Live-Charakter

* Hohe Stromlieferfähigkeit und hoher Dämpfungsfaktor

* Hohe Stabilität bei kapazitiven Lautsprecherlasten

* Professionelle Class-A-Eingangsschaltkreise und insgesamt 8 im Class-A-Betrieb
  arbeitende Mosfets sorgen für sehr niedrige Verzerrungen und ein gutmütiges Klirrspektrum

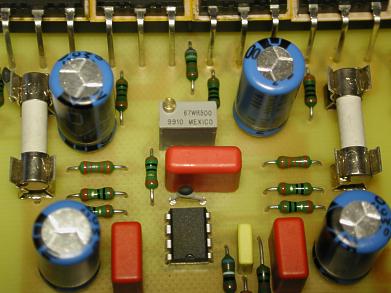

* Völlig neuentwickeltes Schaltungsdesign mit sehr wenigen aktiven Bauteilen,
  Layout auf kürzeste Signalwege optimiert

* Alle Widerstände (außer Source- und Boucherot) in Metallschicht-Ausführung mit 1 Prozent Toleranz

* Boucherot-Widerstände in induktionsarmer Metalloxidschicht-Ausführung mit 1 Prozent Toleranz

* Source-Widerstände in induktionsarmer Metallband-Ausführung mit Keramikgehäuse

* Alle frequenzbestimmenden Kondensatoren in FKP (Polypropylen)-Ausführung mit 1 Prozent Toleranz

* Elektronik in Doppelmono-Ausführung

* Für linken und rechten Kanal getrennte, über ultraschnelle Schaltdioden versorgte Netzteile
  mit einer Gesamtkapazität von mehr als 88 000 Mikrofarad

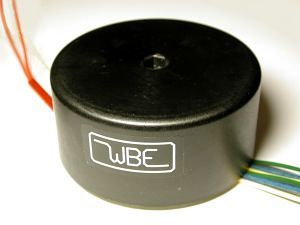

* Statisch geschirmter, vergossener 65VA-Ringkerntrafo zur Vermeidung von
  Brummschleifen mit galvanisch getrennten Wicklungen für linken und rechten Kanal

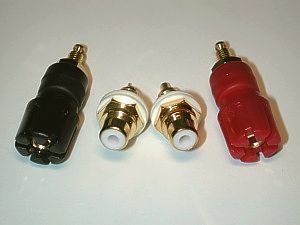

* Vergoldete Cinch-Eingangsbuchsen und 32-Ampere-Lautsprecher-Schraubklemmen

* Hochwertige Signal-eingangsseitige und -ausgangsseitige Verkabelung

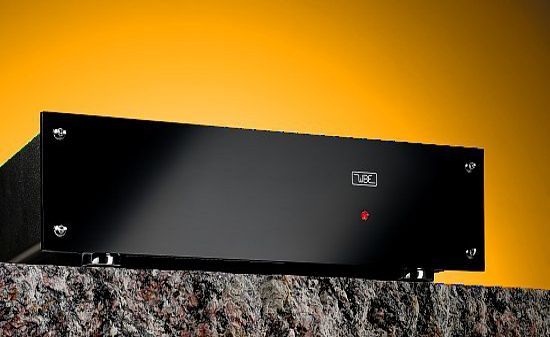

* Tiefschwarze, hochglänzende Acrylfront, sehr stabiles, schwingungsbedämpftes Gehäuse mit Feinstrukturbeschichtung,
  schwingungsdämpfende Füße

Technische Daten:


Anzahl/Art der Ein/Ausgänge: 1 Stereo-Eingang: 2 Stück Cinchbuchsen
                                                1 Stereo-Ausgang: 4 Stück 32 Amp Lautsprecher-Schraubklemmen auf der Geräterückwand

Verstärkung: 13,1-fach / +22,4 dB bei 1 kHz  (Kanaldifferenz bei 1 kHz: kleiner 0,08 dB)

Eingangsempfindlichkeit: 480 mVeff für Vollaussteuerung an 4 Ohm, 555 mVeff für Vollaussteuerung an 8 Ohm

Eingangswiderstand: 56 kOhm, Eingang DC-gekoppelt

Dämpfungsfaktor bei 1 kHz: 250 (gemessen mit 8 Ohm Wid. bei 2,5 Watt)

Ausgangswiderstand bei 1 kHz und 4,4 Veff: 0,032 Ohm

Sinusausgangsleistung bei 1kHz: 10 Watt (6,35 Veff) an 4 Ohm je Kanal,
                                                      6,7 Watt (7,3 Veff) an 8 Ohm je Kanal

                                                      (alle Angaben bei THD+N = 0,5 %, Netzspg. 236 Volt AC)

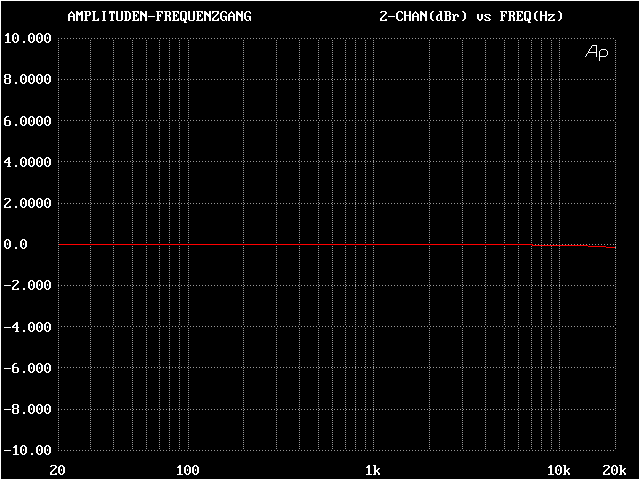

Diagramm: Frequenzgang bei 5 Watt an 4 Ohm: DC - 99 kHz -3 dB (1 Kanal dargestellt)

Anstiegs/Abfallzeit: 3,5 µsec bei 4 Ohm Last (Rechteck 20 kHz, 6 Vss, gemessen von 10 % bis 90 %)

Max. DC-Ausgangsoffset: +/- 20 mV

Übersprechdämpfung: 93 dB (Eingang 340 mVeff, gegenüberliegender Eingang mit 40 Ohm
                                     abgeschlossen, bei 1 kHz, Schirme der Eingangsbuchsen geerdet)

Geräuschspannungsabstand: -104 dB (A-bewertet, bez. auf 6,325 Veff, Eingänge mit 40 Ohm abgeschl.,
                                                Schirme geerdet)

Gesamtklirr (THD+N): an 4 Ohm Last: 0,008 %, an 8 Ohm Last: 0,0048 %
                                    (Angaben bei 1 kHz und 2,5 Watt, Schirm der Eingangsbuchse geerdet,
                                    Meßbandbreite 22 Hz - 22 kHz)

Ruhestromeinstellung: 440 +/- 3 mA je Kanal (nach 90 min Aufwärmzeit, bei Netzspannung 235 V AC)
                                     (Messwertaufnahme li. und re. Kanal zeitgleich

Interne Sicherungen: 4 Stück 2,0 Ampere flink (5x20mm)

Energie-Verbrauch (Wirkleistung): Gerät eingeschaltet: 37 Watt bei 235 V Netzspannung (im Leerlauf)
                                                       Gerät ausgeschaltet: 0,0 Watt

Netzzuleitung: 3-adrig, fest montiert, Länge ca. 180 cm, abgewinkelter, vergossener Schuko-Netzstecker

Maße: B 284mm x H 90mm x T 295mm (inklusive Kühlkörper)

Gewicht: 4,8 kg


Hinweis: Technische und optische Änderungen vorbehalten

Wichtige Bedienungs- und Sicherheits-Hinweise für Class-A-Stereo-Endverstärker
"Lilliput No.26"


Sehr geehrter Musikliebhaber,

wir danken Ihnen für das Vertrauen, das Sie der Firma WBE mit dem Kauf des Class-A-Stereo-Endverstärkers "Lilliput No.26" entgegengebracht haben. Mit diesem Gerät haben Sie einen hervorragend klingenden Endverstärker der neuesten Generation erworben, der sich durch seine erstklassigen Daten und seine vorbildliche Verarbeitung auszeichnet. Bitte beachten Sie daher unbedingt folgende Punkte:

1) Lassen Sie Ihrem neuen Stereo-Endverstärker nach Entnahme aus dem Versandkarton und Untersuchung auf etwaige Transportschäden bitte 2 Stunden Zeit, die umgebende Raumtemperatur anzunehmen. Stellen Sie erst danach die Kabelverbindung zum öffentlichen Stromnetz (230 Volt ~) her. Durch schnellen Temperatur- wechsel kann im Innern des Gerätes Kondenswasser entstehen, welches zu Fehlfunktionen oder gar zur sofortigen Beschädigung der Elektronik führt. Dies gilt natürlich ganz besonders für die kalten Wintermonate.

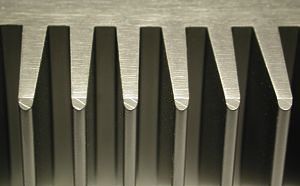

2) Stellen Sie den Endverstärker auf einen stabilen, ebenen Holz- oder MDF-Untergrund und lassen zur Kühlung mindestens 20 cm über dem Geräte-Gehäuse Platz. Sorgen Sie für ungehinderte Wärmeabstrahlung des hinten am Gerät befindlichen
Rippenkühlkörpers !

3) Achten Sie darauf, daß keine Gegenstände oder Flüssigkeiten durch die Lüftungsschlitze ins Innere des Gerätes gelangen !
Betreiben Sie das Gerät nicht im Freien oder in Feuchträumen, wie z.B. Waschküchen, Badezimmer, Saunen oder Schwimmbädern.
Betreiben Sie das Gerät niemals mit geöffnetem Deckel.
Betreiben Sie das Geraät niemals während einer Gewitterlage, um Überspannungsschäden zu vermeiden. Ziehen Sie bitte
bei einer Gewitterlage den Netzstecker des Gerätes aus der Steckdose; das Ausschalten des Netzteiles ist NICHT ausreichend).
Das Gerät darf keiner übermäßigen Hitze (z.B. Feuer) ausgesetzt werden. Stellen Sie auch keine Kerzen auf das Gerät.
Schützen Sie das Gerät vor starken Erschütterungen.
Stellen Sie das Gerät nicht an einem beengten Ort auf (z.B. in einem Bücherregal oder Ähnlichem)
Installieren Sie das Gerät  nur an Orten mit guter Belüftung.
Trennen Sie das Gerät in einem Notfall (starke Geruchsentwicklung, Hitze oder Feuer) sofort vom 230 Volt-Netz.

4) Ihr neuer Endverstärker lief im Rahmen der Endkontrolle und während des vorhergehenden Dauerlaufs bereits mehrere Stunden. Lassen Sie ihn bitte trotzdem bei der ersten Inbetriebnahme 2 Stunden "warmlaufen" und spielen ihn danach mindestens 200 Stunden mit Musikprogramm ein. Erst nach dieser Warmlaufzeit / Einspielphase entfaltet der Endverstärker seine ganze Musikalität.

Der Netzschalter Ihres Verstärkers befindet sich auf der Geräterückseite.

5) Die richtige Polarität der internen Elektronik zur Steckdose ist mittels eines „Ringlochverstärkers“, wie Sie ihn im Büro finden, am Netzstecker gekennzeichnet. Der Ringlochverstärker zeigt die Netz-Phase an.

6) Öffnen Sie das Gerät nicht !
Im Innern des Gerätes befinden sich keine Teile, die durch den Benutzer gewartet werden können oder müssen.
Im Inneren des Gerätes liegen lebensgefährliche Spannung an !

7) Hat die auf der Geräterückseite befindliche Netzeingangs-Schmelzsicherung ausgelöst, so ersetzen Sie diese bitte durch eine Sicherung mit gleichem Wert, gleicher Auslösecharakteristik und gleichem Ausschaltvermögen.
Ziehen Sie jedoch unbedingt vorher den Netzstecker aus der Steckdose.

ACHTUNG: Vermeiden Sie unbedingt Kurzschlüsse an den Lautsprecherausgängen !

ACHTUNG: Gerät immer ausschalten (Netzschalter), bevor Sie irgendwelche Kabel ein- oder ausstecken !

…..Und nun wünschen wir Ihnen viel Freude beim Musikhören.


Mit musikalischen Grüßen aus Ilshofen-Oberaspach

Ihr WBE-Team
