* Referenz-DC-Netzfilter (Gleichspannungs-Netzfilter) mit zusätzlicher Ultra High Efficiency Parallel-HF-Entstörfilterung

* Schnell-regelnde Extrem-Niedrigstrom-Version für High-End-Komponenten mit besonders niedrigem Strombedarf
  Dieses Version besitzt - verglichen mit der "M-Version" - Kondensatoren mit wesentlich kleinerer Kapazität in der DC-Filter-Stufe.
  Sie arbeitet daher besonders bei extrem kleinen Ausgangsströmen perfekt.

* Speziell zum Vorschalten vor Einzel-Komponenten (Quellgeräte und Vorverstärker)

* Eliminiert die klangverschlechternde Asymmetrie der 230-Volt-Netzspannungs-Halbwellen zueinander (= Gleichspanung),
  dadurch Zugewinn an Detailreichtum, Musikalität und Räumlichkeit.

* Eliminiert Trafobrummen, welches durch eine Asymmetrie der 230-Volt-Netzspannungs-Halbwellen zueinander verursacht ist

* Extrem langzeitstabile und außerordentlich großzügig dimensionierte Kondensatoren mit sehr hoher Spannungsfestigkeit
  und Ripple-Strom-Belastbarkeit in der DC-Filter-Stufe.

* HF-Coupling-Kondensator in der DC-Filter-Stufe: Kondensator in sehr hochwertiger und durchschlagsfester X2- Ausführung mit
  Polypropylen als Dielektrikum.
  Mögliche Option: Aktivierungs-/Deaktivierungs-Möglichkeit der HF-Coupling-Funktion.

* Reduzierung praktisch aller Netzstörungen

* Keinerlei Dynamikverluste durch die ausschließliche Verwendung von HF-Parallelfiltern

* 11 eingangsseitige, perfekt aufeinander abgestimmte Parallel-HF-Entstörfilter mit spezieller High-Capacity-Sektion,
  Parallel-HF-Entstörfilter bestehend aus reinen Kapazitäten und RC-Kombinationen.
  Alle HF-Parallelfilter-Kondensatoren in sehr hochwertiger und durchschlagsfester X2- Ausführung mit Polypropylen als Dielektrikum.
  Mögliche Option: Aktivierungs-/Deaktivierungs-Möglichkeit der High-Capacity-Sektion.

* 1 ausgangsseitiger Parallel-HF-Entstörfilter, aufgebaut aus 2 Kondensatoren. HF-Parallelfilter-Kondensatoren in sehr hochwertiger
  und durchschlagsfester Y2- Ausführung mit Polypropylen als Dielektrikum.
  Mögliche Option: 2 wählbare Einsatzfrequenzen und Aktivierungs-/Deaktivierungs-Möglichkeit des ausgangsseitigen Entstörfilters.

* 2 Ableitkondensatoren zwischen L und PE, bzw. zwischen N und PE in sehr hochwertiger und durchschlagsfester
  Y2- Ausführung mit Polypropylen als Dielektrikum.

* Ein Ferritkern-Array reduziert äußerst breitbandig Gleichtaktstörungen

* Absicherung gegen kurzzeitige Spannungsspitzen mittels superschnellem Metalloxid-Varistor-Array

* Eingangsseitige Schmelzsicherung löst bei Überstrom und kurzzeitigen Spannungsspitzen aus.
  Mögliche Option: Eine LED auf einer internen Zusatzplatine zeigt die Eingangsspannung von 230 V AC an.

* Sanfte Temperierung des Gehäuse-Innenraumes und damit der DC-Filter-Stufe auf ca. 32 °C zur Senkung ihres äquivalenten
  Serienwiderstandes (ESR).
  Mögliche Option: Temperierung der DC-Filter-Stufe auf nur ca. 27 °C

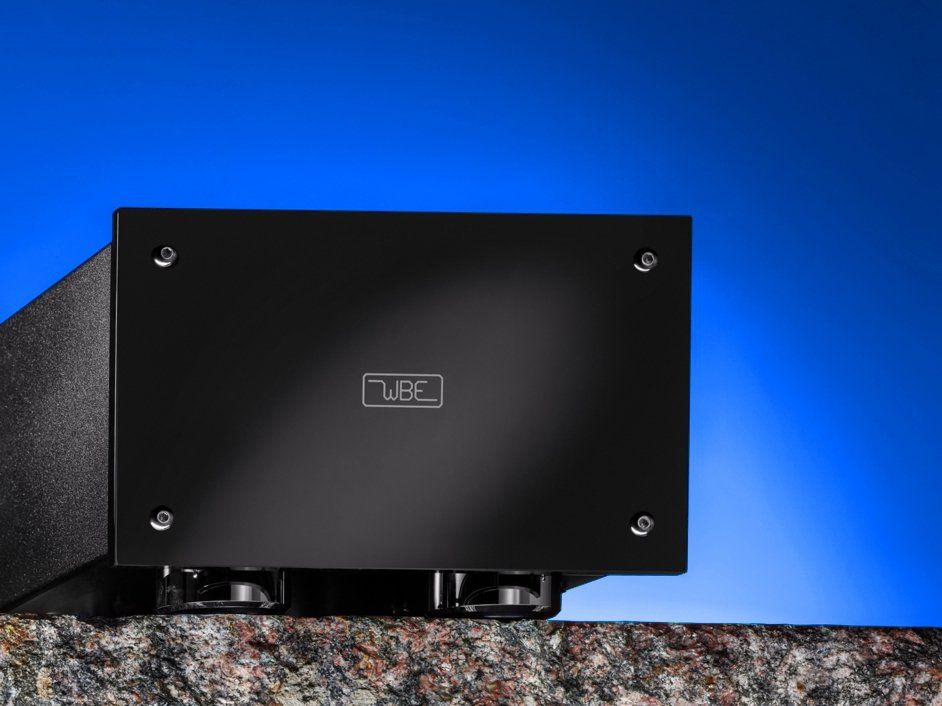

* Tiefschwarze, hochglänzende Acrylfront, sehr stabiles, intern versteiftes,
  schwingungsbedämpftes, magnetisch abgeschirmtes Gehäuse mit Feinstrukturbeschichtung,
  schwingungsdämpfende, polierte silberne Füße

* Alle UHE-Versionen (M / XL / S / XS) können jederzeit problemlos in eine andere UHE-Version umgebaut werden

Technische Daten:


Zulässiger Eingangsspannungs-Bereich: 230 V AC +/- 10 % / 50Hz

Ausgangsspannung: 230 V AC +/- 10 % / 50 Hz

Optimaler Ausgangsstrom-Bereich: ca. 6,5mA bis ca. 1 Amp (entspricht bei 230 V AC einer Ausgangsleistung
                                                         von ca. 1,5 Watt bis ca. 230 Watt)

Zulässiger Dauer-Ausgangsstrom: maximal 1,6 Amp (entspricht bei 230 V AC einer Dauer-Ausgangsleistung von ca. 370 Watt)
                                                        (Die Schmelzsicherung löst dauerhaft nicht aus)

Kurzzeitig zulässige Ausgangsströme: 2,6 Amp für ca. 60 min
                                                              6,2 Amp Stoßstrom für ca. 0,1 sec (nicht repetiv)
                                                              (Der Auslösepunkt der Schmelzsicherung ist nahezu erreicht)

Verwendete Sicherung: eingangsseitige Schmelzsicherung 1,6 Ampere träge (5x20mm), Ausschaltvermögen mind. 30 Amp

Lastübernahme der Schutzdioden in der DC-Filter-Stufe: Bei einem Laststrom durch die DC-Filter-Stufe von 2,4 Amp
                                                                                           fließt durch die Schutzdioden bereits ein Strom von ca. 4 Amp

Maximale Belastbarkeit der Schutzdioden in der DC-Filter-Stufe: 35 Amp für 7 sec (nicht repetiv),
                                                                                                       400 Amp Stoßstrom für 10 msec (nicht repetiv)

Absicherung gegen kurzzeitige Überspannungen: SIOV Metalloxid-Varistor-Array, Reaktionszeit kleiner 25 nsec,
                                                                                Maximalstrom 8000 Amp (Prüfimpuls 8/25 µsec)

Spannungsabfall an der DC-Filter-Stufe: ca. 0,75 V eff je Ampere Laststrom

Maximal mögliche DC-Unterdrückung: ca. +/- 1,5 V DC

Ausregelungszeit für DC-Unterdrückung um 63 % bei 1 Amp Laststrom: ca. 1 Sekunde

Entladezeit d. Parallelfilter-Kondensatoren nach Trennen d. DC-Netzfilters vom 230 V Netz: < 0,7 sec bei Entladung auf < 1 Volt

Wirksamer Frequenzbereich des Ferritkern-Arrays: 300 kHz bis 1 GHz, Maximalwirkung von 1 MHz bis 100 MHz

PE-Ableitkondensatoren: 2 Ableitkondensatoren zwischen L und PE, bzw. zwischen N und PE,
                                         Schutzleiter-Ableitstrom kleiner 0,75 mA

Eingangsseitige Parallel-HF-Filter: 11 eingangsseitige, perfekt aufeinander abgestimmte Parallel-HF-Entstörfilter.

Ausgangsseitiger Parallel-HF-Filter: 1 ausgangsseitiger Parallel-HF-Entstörfilter

Senkung ESR: Sanfte Temperierung der DC-Filter-Stufe auf ca. 32 °C zur Senkung ihres äquivalenten Serienwiderstandes (ESR).
                         Die "Arbeitstemperatur" ist nach ca. 48 Stunden Dauerbetrieb d. DC-Netzfilters erreicht (je nach Raumtemp.)

HF-Coupling-Kondensator in der DC-Filter-Stufe: Kondensator in sehr hochwertiger und durchschlagsfester X2- Ausführung mit
                                                                               Polypropylen als Dielektrikum

Eigen-Energie-Verbrauch (Wirkleistung): 4,6 Watt bis 9,4 Watt bei 230 V AC Netzspannung (je nach Option)

Netzzuleitung: 3-adrig, fest montiert, Länge ca. 140 cm, abgewinkelter, vergossener Schuko-Netzstecker

Netzausgang: 3-polige Labor-Schuko-Steckdose mit Klappdeckel auf Geräte-Rückseite


Maße: B 215mm x H 145mm x T 325mm

Gewicht: 5,7 kg


Hinweise: Technische und optische Änderungen vorbehalten

Wichtige Bedienungs- und Sicherheits-Hinweise für Referenz-Gleichspannungs-Netzfilter "DC-Eliminator No.240 UHE-XS"


Sehr geehrter Musikliebhaber,

wir danken Ihnen für das Vertrauen, das Sie der Firma WBE mit dem Kauf des Gleichspannungs-Netzfilters
"DC-Eliminator No.240 UHE-XS" entgegengebracht haben. Mit diesem Gerät haben Sie einen Gleichspannungs-Netzfilter der neuesten Generation erworben, der sich durch seine erstklassigen Daten und seine vorbildliche Verarbeitung auszeichnet. Bitte beachten Sie daher unbedingt folgende Punkte:

1) Lassen Sie Ihrem neuen Gleichspannungs-Netzfilter nach Entnahme aus dem Versandkarton und Untersuchung auf etwaige Transportschäden bitte 2 Stunden Zeit, die umgebende Raumtemperatur anzunehmen. Stellen Sie erst danach die Kabelverbindung zum öffentlichen Stromnetz (230 Volt ~) her. Durch schnellen Temperaturwechsel kann im Innern des Gerätes Kondenswasser entstehen, welches zu Fehlfunktionen oder gar zur sofortigen Beschädigung der Elektronik führt. Dies gilt natürlich ganz besonders für die kalten Wintermonate.

2) Stellen Sie den Gleichspannungs-Netzfilter auf einen stabilen, ebenen Holz- oder MDF-Untergrund.

3) Achten Sie darauf, daß keine Gegenstände oder Flüssigkeiten ins Innere des Gerätes gelangen !
Betreiben Sie das Gerät nicht im Freien oder in Feuchträumen, wie z.B. Waschküchen, Badezimmer, Saunen oder Schwimmbädern.
Betreiben Sie das Gerät niemals mit geöffnetem Deckel.
Betreiben Sie das Gerät niemals während einer Gewitterlage, um Überspannungsschäden zu vermeiden. Ziehen Sie bitte
bei einer Gewitterlage den Netzstecker des Gerätes aus der Steckdose.
Das Gerät darf keiner übermäßigen Hitze (z.B. Feuer) ausgesetzt werden. Stellen Sie auch keine Kerzen auf das Gerät.
Schützen Sie das Gerät vor starken Erschütterungen.
Stellen Sie das Gerät nicht an einem beengten Ort auf (z.B. in einem Bücherregal oder Ähnlichem)
Installieren Sie das Gerät  nur an Orten mit guter Belüftung.
Trennen Sie das Gerät in einem Notfall (starke Geruchsentwicklung, Hitze oder Feuer) sofort vom 230 Volt-Netz.

4) Ihr neuer Gleichspannungs-Netzfilter lief im Rahmen der Endkontrolle und während des vorhergehenden Dauerlaufs bereits mehrere Stunden. Lassen Sie ihn bitte trotzdem bei der ersten Inbetriebnahme 2 Stunden "warmlaufen" und spielen ihn danach mindestens 200 Stunden mit Musikprogramm ein. Erst nach dieser Warmlaufzeit / Einspielphase entfaltet der DC-Netzfilter seine ganze Musikalität.

5) Die richtige Polarität der internen Elektronik zur Wand-Steckdose ist mittels eines „Ringlochverstärkers“, wie Sie ihn im Büro finden, am Netzstecker gekennzeichnet. Der Ringlochverstärker zeigt die Netz-Phase an.
Die richtige Polarität des DC-Eliminators zur Wandsteckdose und eine niederohmige Verbindung zum Schutzkontakt
der Wandsteckdose ist für die korrekte Funktion des Gerätes zwingend notwendig.
An der Geräterückwand-Steckdose ist die korrekte Phase mit einem roten Punkt gekennzeichnet.

6) Öffnen Sie den DC-Netzfilter nicht !
Im Innern des Gerätes befinden sich keine Teile, die durch den Benutzer gewartet werden können oder müssen.
Im Inneren des Gerätes liegen lebensgefährliche Spannungen an !

7) Hat die Netzeingangs-Schmelzsicherung ausgelöst, so ersetzen Sie diese bitte durch eine Sicherung mit gleichem Wert, gleicher Auslösecharakteristik und gleichem Ausschaltvermögen.
Ziehen Sie jedoch unbedingt vorher den Netzstecker aus der Steckdose !

8) Wenn Sie mehr als einen Leistungsverstärker in Ihrer High-End-Anlage nutzen:
Schalten Sie ihre Leistungsverstärker niemals gleichzeitig, sondern zeitversetzt ein, ansonsten könnte die Haussicherung oder die Schmelzsicherung des DC-Eliminator im Einschaltmoment auslösen.

9) Schalten Sie dem DC-Eliminator niemals hochkapazitive Parallelfilter oder parallelgeschaltete Kapazitäten nach !


…..Und nun wünschen wir Ihnen viel Freude beim Musikhören.


Mit musikalischen Grüßen aus Ilshofen-Oberaspach

Ihr WBE-Team
