Digital-Analog-Wandler "Interpreter No.72 MK1 / MK2"




* Überlegene Musikalität, präzise, detailreiche, sehr durchsichtige, räumliche und dynamische
  Musikreproduktion, druckvoller Bass, exaktes Timing mit Live-Charakter

* Professionelle, übertragergekoppelte Digitalein- und -ausgänge, zusätzliche optische
  Digitalein- und -ausgänge

* Weiter Samplingfrequenzbereich mit PLL-synchronisierter, automatischer Umschaltung

* FIR-Digitalfilter mit konstanter Gruppenlaufzeit, digitaler Deemphasis und
  extrem jitterarmer Taktsynchronisation

* Hochpräzises, computerberechnetes, impuls-, phasen- und gruppenlaufzeitoptimiertes
  GIC-Analogfilter mit professioneller Class-A-Ausgangsstufe

* Insgesamt 7 getrennte, stabilisierte Spannungskreise für Digital- und Analogsektionen

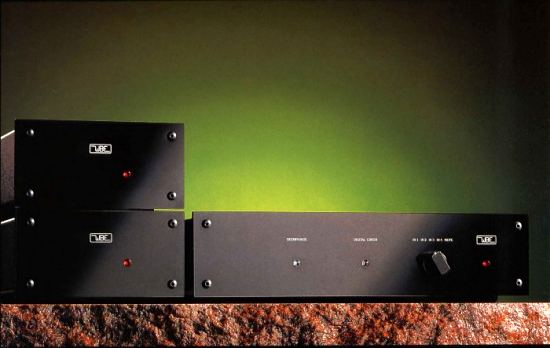

* D/A-Wandler und zwei mitgelieferte, ausgelagerte, für Digital- und Analogsektionen getrennte
  50VA-Kraftnetzteile in schweren, stabilen High-End-Feinstruktur-Gehäusen mit tiefschwarzen,

  hochglänzenden Acrylfronten

* Alle Ein- und Ausgangsbuchsen vergoldet

* Jedem Gerät liegt „sein“ Originalmeßschrieb des Frequenzgangs bei,
  weitere Originalmeßschriebe auf Anfrage


Technische Besonderheiten:

Der digitale Eingangsbereich mit professionellen Übertragern

Ein Ausschnitt aus der Spannungspufferung/Stabilisierung

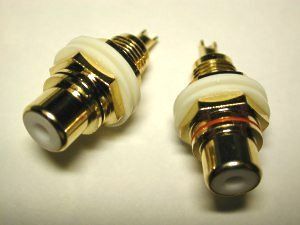

Mit der Geräterückwand verschraubte, massive, vergoldete
Cinchbuchsen sichern dauerhaft mechanische Stabilität

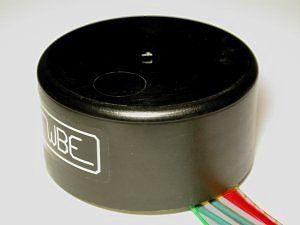

Je ein riesiger Ringkerntrafo für die Analog- und die
Digitalsektion (eingebaut in die Kraftnetzteile)


Technische Daten:


Digitaleingänge:
1 optischer Eingang (Toslink 176, Format EIAJ CP-340/RC-5720)
                           2 unsymm. Eingänge (2 x Cinch, Format SPDIF), Eingangswiderstand 75 Ohm,
                           1 symm. Eingang (XLR, Format AES/EBU), Eingangswiderstand 110 Ohm
                            Alle Cinch- und XLR-Eingänge über professionelle Übertrager gekoppelt


Maximale Eingangs-Wortlänge: 24 bit


Samplingfrequenzen: 32 kHz / 44,1 kHz / 48 kHz (Umschaltung erfolgt automatisch und PLL-synchronisiert),
                                   Amplitudenbereich: SPDIF: 0,2 Vss bis 1,2 Vss, AES/EBU: 0,5 Vss bis 5 Vss


Digitalausgänge: 1 optischer Ausgang (Toslink 176, Format EIAJ CP-340/RC-5720)
                            1 unsymm. Ausgang (Cinch, Format SPDIF), Amplitude: 0,42 Vss an 75 Ohm
                            1 symm. Ausgang (XLR, Format AES/EBU), Amplitude: 3,0 Vss an 110 Ohm
                            Cinch- und XLR-Ausgang über professionelle Übertrager gekoppelt


Digitalfilter: Parallelmultiplizierer mit 32 bit Akkumulator, 8-fach Oversampling,
                   3-poliges FIR-Filter mit konstanter Gruppenlaufzeit, digitale Deemphasis,

                   Dämpfung im Sperrbereich >118 dB, Durchlaßwelligkeit < +/- 0,00002 dB


Analogfilter: impuls-, phasen- und gruppenlaufzeitoptimiertes GIC-Filter


Analogausgang: Ausgangsspannung: 2,27 Veff an 10 kOhm bei digital 0 dBFS,


Ausgangswiderstand: 39 Ohm, Kanaldifferenz bei 1 kHz: <0,08 dB

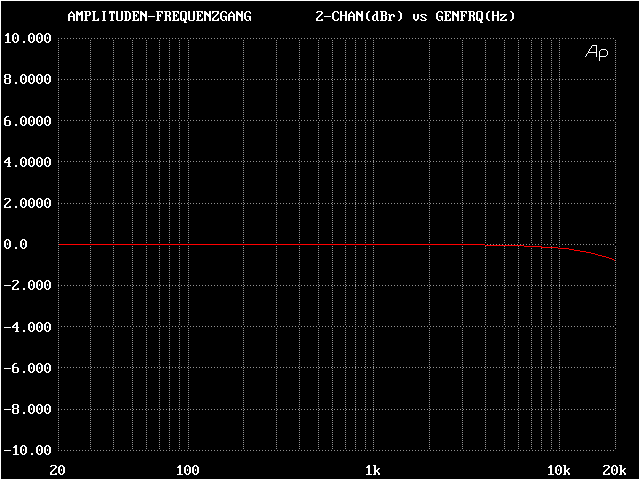

Diagramm: <2 Hz - 20 kHz -0,9 dB (im Diagramm 1 Kanal dargestellt)

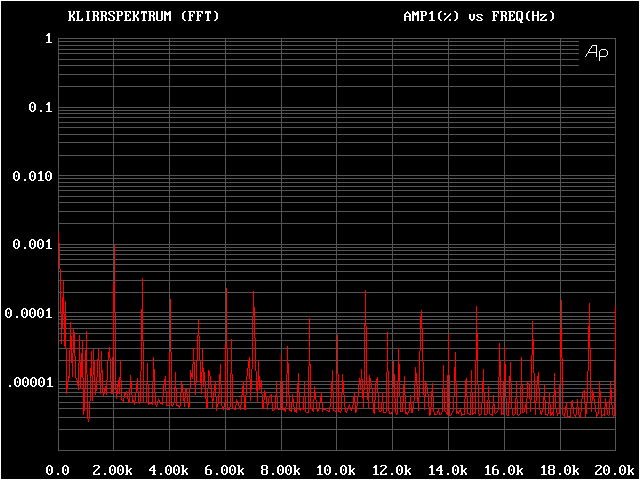

Diagramm: Klirrspektrum bei 1 Veff Ausgangsspannung (bei 24 bit, 1 kHz)

Maße: B 284mm * H 70mm * T 260mm (Wandler einschl. Knopf u. Kabeldurchführung)
           B 133mm * H 70mm * T 240mm (Externe Netzteile einschl. Kabeldurchführung)


Gewicht: 8,6 kg (Digital-Analog-Wandler mit 2 externen Netzteilen)
